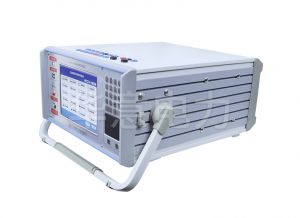

HY661微機繼電保護測試儀是在參照電力部頒發的DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。
參考標準：DL/T624-2010
HY661微機繼電保護測試儀是在參照電力部頒發的電力部頒發的 DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準。廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。經典的 Windows7 操作界麵，人機界麵友好，操作簡便快捷；高性能的嵌入式工業控製計算機和 8.4 寸分辨率為 800×600 的 TFT 真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀。
交流電流源：
幅值範圍：
6×（0-30A）/相 精度：0.2%
六相電流並聯輸出最大值：
180A
相電流長期允許工作值：
10A
功 率：
300VA/相
六相並聯最大功率：
900VA
六相並聯最大輸出時允許工作時間：
10s
頻率範圍：
0--1000Hz； 精度：0.001Hz
諧波次數：
2--20 次；相位：0--360°； 精度：0.1°
直流電流源：
幅值：
20A/相
功率：
精度：
0.5%
交流電壓源：
6 ×（0--125V）
0.2%
線電壓範圍：
0--250V
相電壓/線電壓輸出功率：
70VA/100VA
0--1000Hz
0.001Hz
2--20 次
相位：
0--360°
0.1°
直流電壓源：
相電壓輸出幅值：
0--±150V
線電壓輸出幅值：
0--±300V
90VA/180VA
開關量端子：
開關量輸入端子：
8 對
空 接 點：
1--20mA，24V 裝置內部有源輸出
電位翻轉：
0--6VDC 為低電平
15--250VDC 為高電平
開關量輸出端子：
4 對，空接點
遮斷容量：
110V/2A，220V/1A
時間測量範圍：
範圍：
1ms～9999s；
測量精度：
1ms
體積重量：
體積：
600 (mm)×450 (mm)×250 (mm) ；約 18Kg
電源：
AC220V±10%；50Hz 10A
附件清單：
序號
名稱
數量
1
繼電保護測試儀主機
一台
2
高強度鋁合金主機包裝箱
一隻
3
測試線包
一個
4
測試線
一套
5
電源線
一根
6
接地線
7
USB 連接線
8
U 盤
一張
9
2A 保險管
二個
10
15A 保險管
11
合格證
12
出廠檢定報告
一份
13
說明書
一本
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或複印行為，將追究法律責任 2.了解更多丝瓜视频色版安卓產品信息請進入產品中心。服務熱線：400-060-1718
1、本儀器具有標準的六相電壓，六相電流輸出，電壓 125V/相，電流 30A/相。六相並聯可達 180A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美；
2、各種技術指標完全達到電力部頒發的 DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準；
3、經典的 Windows7 操作界麵，人機界麵友好，操作簡便快捷；高性能的嵌入式工業控製計算機和 8.4 寸分辨率為 800×600 的 TFT 真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等；
4、一體化金屬工業鍵盤和觸摸板，可以通過多功能金屬按鍵和觸摸板來完成各種操作；
5、采用 USB 接口直接和 PC 機通訊，無須任何轉接線，方便使用；
6、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定；
7、完善的自我保護功能，采用合理設計的散熱結構，並具有可靠完善的多種保護措施以及電源軟啟動，具有一定程度的故障自診斷和閉鎖功能；
8.可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法；
9.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為 110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用；
10.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性；
