丝瓜视频色版安卓電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

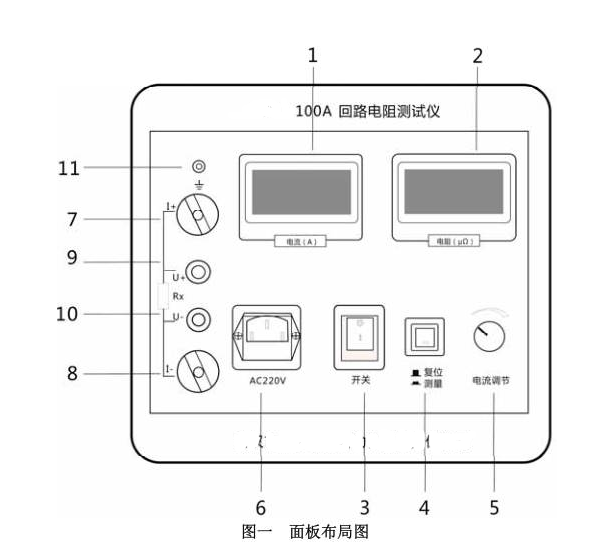

  麵板結構

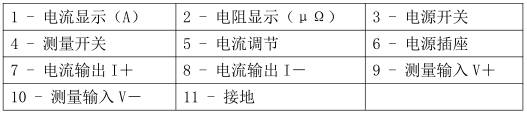

  麵板功能介紹：

  工作原理

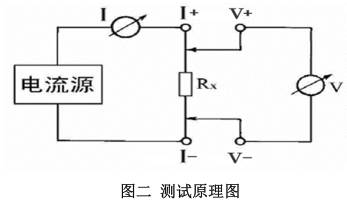

  HLY-100A 回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二

  由電流源經“I+、I-兩端口（也稱 I 型口），供給被測電阻 Rx 電流，電流的大小有電流表 I 讀出，Rx 兩端的電壓降“V+、V-”兩端口(也稱 V 型口)取出，由電壓表 V 讀出。通過對 I、V 的測量，就可以算出被測電阻的阻值。

  回路電阻測試儀又稱接觸電阻測試儀，是用於開關控製設備的接觸電阻、回路電阻測量的專用儀器。

  原理

  回路電阻測試儀采用脈寬調製式高頻開關電源提供大於100A的測試電流，當按下測量鍵時，高頻開關電源輸出大於100A以上的測試電流，同時采樣電路開始采樣，取得的信號經放大器放大，由A/D轉換器將模擬信號轉換成數字信號後，再經微處理器對數據進行濾波、運算、處理，最後送顯示器顯示出此次測量的電流和電阻值。顯示10秒鍾後，係統自動複位。當被測的回路電阻值小於400μΩ時，測量的最小分辨率為0.1μΩ，當被測的回路電阻值大於400μΩ時，測量的最小分辨率為1μΩ。

  使用方法步驟

  ⒈ 按四端子接法接線。

  ⒉ 打開電源。

  ⒊ 按測量鍵即可（如電流顯示A值小於100A後，可通過麵板電流微調進行校正）。

  ⒋ 測量顯示值後，需保存數據。

  ⒌ 測量結束後，請關掉電源。

  ⒍ 測試鉗請愛護。

  使用

  1. 按四線測量法，用專用測試線將被試品連接至儀表麵板上，注意電壓測量線應接在電流輸出線內側。

  2. 接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動）。

  3. 按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，並作記錄。（若顯示“1”表示所測回路超量程）。

  4. 測試完畢，將電流輸出調節旋鈕（按逆時針）調至最小，複位測量開關，再切斷電源開關。如要重複測試，隻需複位測量開關，將測試鉗重新夾好，再按測量開關即可。

  注意事項

  1、打開電源開關之前，應先將測試按鈕彈起（非測試狀態下）、電流調節鈕按逆時針調至“零位”。

  2、儀器應放置於幹燥、通風，無腐蝕性氣體的室內。

  3、測試完後一定要等電源全部放完後再拆除測試線等裝置.

  維護保養

  運輸設備需要運輸時，建議使用儀器包裝木箱和減震物品，以免在運輸途中損壞，造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。 運輸設備途中，儀器麵板應朝上。

  貯存

  設備應放置在幹燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，麵板應朝上。並在設備的底部墊防潮物品，防止設備受潮。
