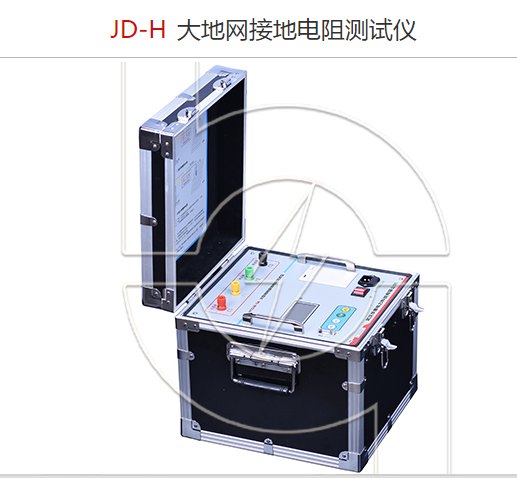

丝瓜视频色版安卓電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。

適用範圍

保護接地電阻是國家標準GB9706.1中規定的安全要求之一。本規範規定了對我公司生產的低溫等離子體多功能手術係統產品進行保護接地電阻測試的方法、要求、步驟及儀器使用的規定。

接地電阻測試方法

1. 測試依據

GB9706.1.18 a)中 I類設備中可觸及部件與帶電部件間用基本絕緣隔離時,必須以足夠低的阻抗與保護接地端子連接。

2. 要求：

電源輸入插座與已保護接地所有可觸及金屬部件之間的阻抗不得超過0.1Ω.

3. 測試部位

電源插頭座地腳與所有暴漏的金屬部分格。

4. 測試步驟

測試前必須確定本測試儀器是在檢定的有效期內，並對其進行運行檢查，確保測量的有效性。

a)測試儀器接保護地線.

b)分別將紅、黑兩色測試電纜的大、小掛片接於儀器的端子上；分別將紅、黑兩色測試電流輸出電纜端2個大夾子接於測試部位，電壓采樣的2個小夾子接於相同測試部位。

c)開啟電源開關，顯示點亮。

d)將電流調節旋鈕逆時針旋至零。

e)測試時間設置為5sec.

f)電阻值設置為為100 mΩ.

g)按下［START］鍵，同時將電流調節旋鈕順時針旋至25A，即可進行測試。 測試儀計時到設定時間值時自動停止測試。合格標誌位（GOOD）燈亮。同時發出“嘟”的提示音。

5. 判定：

測試過程中儀器未發出報警音，說明電源插頭座地腳與所有暴漏的金屬部分的阻抗不得大於0.1Ω，為合格。

一、保護接地概念：

電氣設備的金屬外殼在絕緣損壞時有可能帶電。漏電危及人身安全，將電氣設備的金屬外殼通過接地裝置與大地連接稱為保護接地。

二、保護接地要求：

電壓在36V以上和由於絕緣損壞可能帶有危險電壓的電氣設備的金屬外殼、構架、鎧裝電纜的鋼帶（鋼絲）、鉛皮或屏蔽護套等必須有保護接地。     接地網上任一保護接地點的接地電阻不得超過2Ω。

三、保護接地標準：

  1、主接地：

（1）、所有電氣設備的保護接地裝置（包括電纜的鎧裝、鉛皮、接地芯線）和局部接地裝置，應與主接地極連成1個接地網。

主接地極應在主、副水倉中各埋設1塊。主接地極應用耐腐蝕的鋼板製成，其麵積不得小於0.75㎡、厚度不小於5mm。

在鑽孔中敷設的電纜不能與主接地極連接時，應單獨形成以分區接地網，其接地電阻值不得超過2Ω。

（2）、連接主接地極的接地母線及變電所的輔助接地母線，應采用斷麵不小於50mm2的裸銅線、斷麵不小於100mm2的鍍鋅鐵線或厚度不小於4mm、斷麵不小於100mm2的鍍鋅扁鋼。

  2、局部接地：

在下列地點應裝設局部接地極：

（1）、每個采區變電所（包括移動變電站和移動變壓器）。

（2）、每個裝有電氣設備的硐室和單獨裝設的高壓電氣設備。

（3）、每個低壓配電點或裝有3台以上電氣設備的地點。

（4）、無低壓配電點的采煤工作麵的機巷、回風巷、集中運輸巷（膠帶運輸巷）以及由變電所單獨供電的掘進工作麵，至少要分別裝設一個局部接地極。

（5）、連接動力鎧裝電纜的每個接線盒以及高壓電纜連接裝置。

四、固定電氣設備的接地方法：

（1）、變壓器的接地，應將高、低壓側的鎧裝電纜的鋼帶、鉛皮用連接導線分別接到變壓器外殼上的專供接地的螺釘上；如用橡套電纜時，將電纜的接地芯線接到進出線裝置的內接地端子上，然後將變壓器外殼的接地螺釘用連接導線接到接地母線（或輔助接地母線）上，如圖 5 所示。

（2）、條電動機的接地，可直接將其外殼的接地螺釘接到接地母線（或輔助接地母線）上。橡套電纜應將專用接地芯線與接線箱（盒）內接地螺釘連接。如用鎧裝電纜時，應將端頭的鎧裝鋼帶（鋼絲）、鉛皮同外殼的接地螺釘連接。
