        直流低電阻測試儀|丝瓜视频色版安卓電力

        發布時間:2016-09-26 09:00:00 瀏覽次數:2824

          丝瓜视频色版安卓電力是一家專業研發生產直流電阻測試儀的廠家,本公司生產的直流電阻測試儀在行業內都廣受好評,以打造最具權威的“直流電阻測試儀“高壓設備供應商而努力。

        結構特征和工作原理

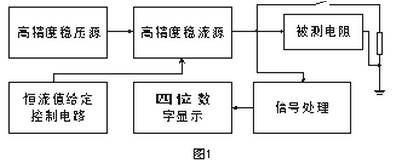

        本產品的電路工作原理框圖如圖1所示:

          圖1中穩壓源是高精度低紋波電源,可提供10A的電流輸出。穩流源輸出的電流受其分擋切換控製電路的控製。當測量選擇不同擋位時,輸出不同的穩定電流。當恒流電流通過被測電阻時在被測電阻上產生穩定的電壓信號,該信號經計算機處理後由液晶顯示器直接顯示電阻值。當測量大電感的直流電阻時,測試結束後,電感上儲存一定的電荷,電感兩端接放電電路,使電感快速放電(約10秒鍾),當蜂鳴器響時,表示正在放電,停止響動,表示放電完成,放電結束後才能拆除測試接線 。

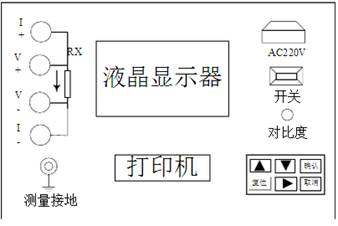

        麵板示意圖

        使用、操作

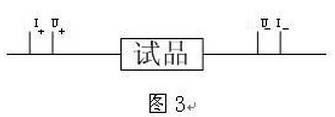

        1. 測量接線如圖3所示:

          U+、I+為一套接線夾子,U-、I-為另一套接線夾子,接線時必須將U+夾在I+的內側,U-夾在I-的內側。

        2.操作步驟:

          打開電源,屏幕顯示“直流電阻測試儀” 然後,進入下麵的顯示:

          通過麵板上的鍵盤選擇“電阻測試”選項,點擊確定鍵,進入檔位選擇菜單,進入下麵的顯示:

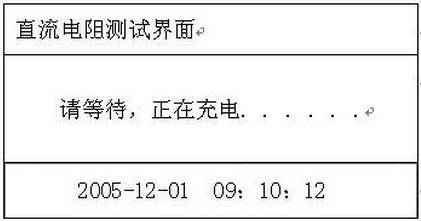

          用戶根據需要選擇不同的檔位,點擊確定鍵,進入下麵顯示: 注意:選擇量程時不知道大小的,先選擇大阻值向小阻值選;    測試前變壓器上不要有短路接地線;測試電力變壓器高壓繞組時選擇0.5Ω~20Ω;以上幾點是為了提高測試速度.

        測試前變壓器上不要有短路接地線;測試電力變壓器高壓繞組時選擇0.5Ω~20Ω;以上幾點是為了提高測試速度.

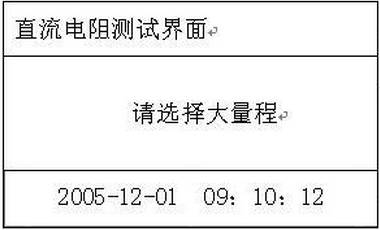

          在充電的瞬間,蜂鳴器會叫(在加快充電速度,減小反電動勢)。 如果量程選的較大,會顯示:

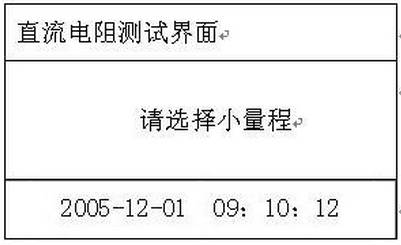

          如果量程選的較小,會顯示:

          選擇合適,則顯示(小於10Ω的為例):

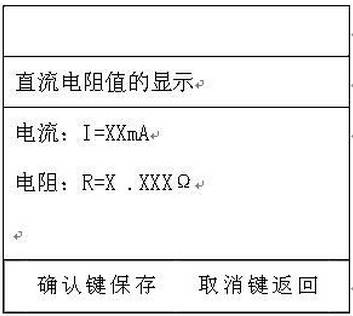

          點擊確認鍵,進入下麵的顯示:

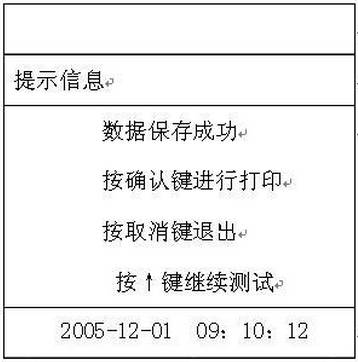

          出現下麵顯示:

          點擊退出鍵返回“直流電阻測試儀電阻選擇菜單” 按↑鍵繼續測試表示不斷開變壓器繞組繼續測試(可以轉動有載開關,10KV配變屬無勵磁開關)
