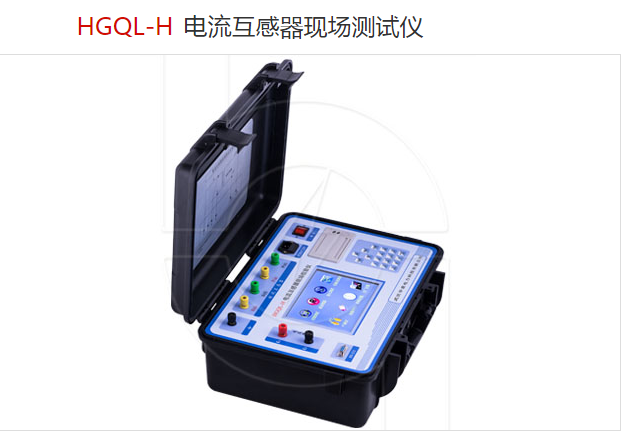

丝瓜视频色版安卓電力是一家專業研發生產電流互感器現場測試儀的廠家，本公司生產的電流互感器現場測試儀在行業內都廣受好評，以打造最具權威的“電流互感器現場測試儀“高壓設備供應商而努力。

額定電壓

電流互感器額定電壓應大於裝設點線路額定電壓。

變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一台產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，並聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小於線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

準確級

應根據測量準確度要求選擇電流互感器的準確級並進行校驗。下表為不同準確級電流互感器的誤差限值：

準確級選擇的原則：計費計量用的電流互感器其準確級不低於0．5級；用於監視各進出線回路中負荷電流大小的電流表應選用1．0—3．0級電流互感器。為了保證準確度誤差不超過規定值，一般還校驗電流互感器二次負荷（伏安），互感器二次負荷S2不大於額定負荷S2n，所選準確度才能得到保證。準確度校驗公式：S2≤S2n。

二次回路的負荷l：取決於二次回路的阻抗Z2的值，則：

S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+ RWl+RXC）

或S2V1≈∑Si+I2n2（RWl+RXC）

式中，Si、Zi為二次回路中的儀表、繼電器線圈的額定負荷和阻抗，RXC為二次回路中所有接頭、觸點的接觸電阻，一般取0．1Ω，RWL為二次回路導線電阻，

計算公式化為：RWL=LC/（r×S）。

式中，r為導線的導電率，銅線r=53m/（Ωmm2），鋁線r=32m（Ωmm2），S為導線截麵積（mm2），LC為導線的計算長度（m）。設互感器到儀表單向長度為L1，

則：

L1互感器為星形接

LC=L1兩相V形接線

2L1一相式接線

繼電保護用的電流互感器的準確度常用的有5P和l0P。保護級的準確度是以額定準確限值一次電流下的最大複合誤差ε%來標稱的（如5P對應的ε%=5%）。所謂額定準確限值一次電流即一次電流為額定一次電流的倍數（n=I1/I1n），也稱為額定準確限值係數。即要求保護用的電流互感器在可能出現的範圍內，其最大複合誤差不超過ε%值。

電流互感器ε%誤差曲線校驗步驟：

⑴按照保護裝置類型計算流過電流互感器的一次電流倍數

⑵根據電流互感器的型號、變比和一次電流倍數，在10%誤差曲線上確定電流互感器的允許二次負荷

⑶按照對電流互感器二次負荷最嚴重的短路類型，計算電流互感器的實際二次負荷

⑷比較實際二次負荷與允許二次負荷。如實際二次負荷小於允許二次負荷，表示電流互感器的誤差不超過10%誤差：

1）增大連接導線截麵或縮短連接導線長度，以減小實際二次負荷

2）選擇比較大的電流互感器，減小一次電流倍數，增大允許二次負荷

3）將電流互感器的二次繞組串聯起來，使允許二次負荷增大一倍。

動、熱穩定度

需校驗電流互感器的動穩定度和熱穩定度[9] ，廠家的產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt，因此按下列公式分別校驗動穩定和熱定度即可。

1）動穩定度校驗Kes×I1N≥iSh

2）熱穩定度校驗（KtI1n)2t≥I⑶∞tima
