一、產品概述

隨著我國電力工業的快速發展，電器預防性實驗是保障電力係統安全運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。

目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗幹擾能力強、便於攜帶等特點。為此我公司針對高壓變電站、發電廠等強幹擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本係儀表。

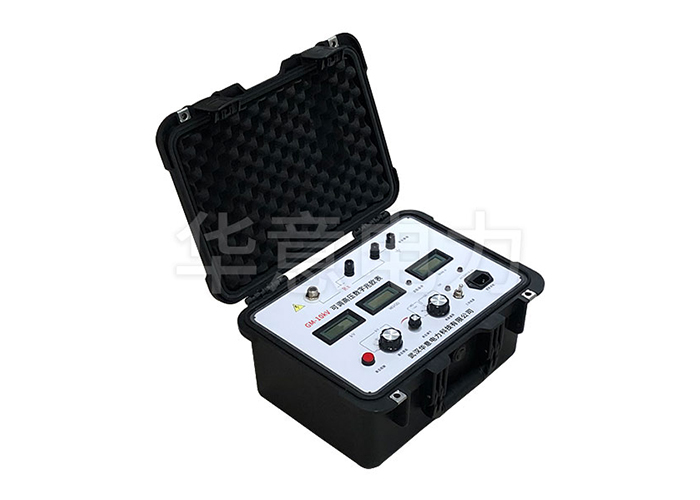

10kV可調高壓數字兆歐表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量範圍、測量精度、抗幹擾能力上取得了國內領先的地位。

二、性能特點

1、抗幹擾能力強：抗電場感應幹擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。

2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。

3、電阻測量範圍寬廣：測量範圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。

4、高壓輸出範圍寬廣：可選擇0.25kV、0.5kV、1kV、2.5kV、5kV、10kV，也可從0V平滑調節到需要的電壓。

5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。

6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。

7、使用方便：采用一體式機箱，體積小、重量輕、便於攜帶。

8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。

三、技術指標

1、測試電壓等級：0.25kV、0.5kV、1kV、2.5kV、5kV、10kV

2、測試電壓精度：±(5%＋10V)

3、短路電流：典型值10mA

4、量程與準確度

5、抗電場幹擾能力：2mA(50/60Hz)。

6、報時、報警功能：秒表顯示最大值為19分59秒，20分鍾一循環，聲響報點為15秒、60秒、每分鍾，到點報短促聲響，電阻讀數保持3秒，被測電阻低於量程下限，讀數無效時以連續聲報警。

7、顯示表：三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間。

8、 供電：內附1.2V/2000mAh鎳氫可充電電池10節，共DC12V   供電。帶交流（50/60Hz）220V接入口對電池充電或浮充電工作。

9、使用環境：溫度：﹣20℃～﹢40℃、相對濕度：20%～90%

10、體積：315×240×180mm（長×寬×高）

11、質量：5.5kg

四、工作原理

10kV可調高壓數字兆歐表采用相當於傳統搖表的流比計法測量絕緣電阻，它以雙積分數字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗幹擾能力，能把歐姆讀數在測試電壓受到大幅度低頻幹擾波動下不變。

測試電壓0～10kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強大的自動調整能力，也使本儀表具有達到非一般同類儀表抗幹擾的能力。
