1.1工作原理

1、直流係統接地故障測試儀用於在不斷電情況下查找發電廠、變電站直流係統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查係統分布電容能力強、不斷電查找、不影響係統正常運行、抗幹擾能力強、安全可靠等。

2、波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。

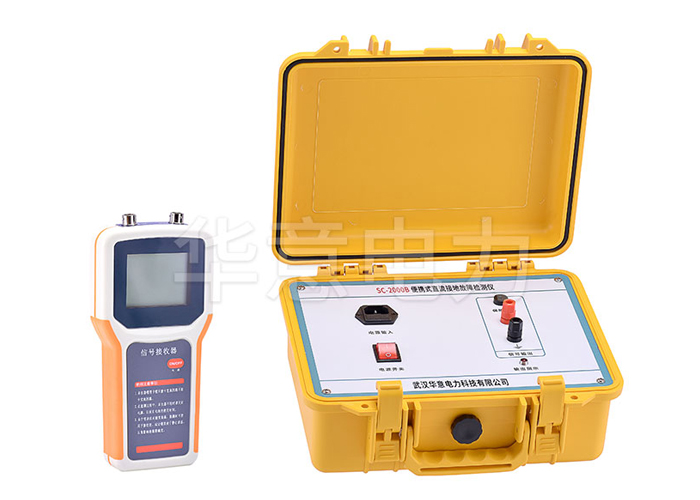

3、直流係統接地故障測試儀由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流係統故障時，三者須同時配合使用。

4、本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成。

1.2技術指標

1.信號發生器

輸出信號頻率：2.5Hz；

信號空載輸出電壓：±20V±5%；

信號電壓幅值誤差：<5%；

信號短路輸出電流：≤80mA；

輸出口抗衝擊能力：400V直流衝擊；

電源電壓：AC220V±10%；

電壓頻率：50Hz±5%；

輸入保險：200mA；

最大功率：3W；

體積：300mm×270mm×200mm。

2.信號接收器

信號電流檢測靈敏度：0.5mA；

信號發生器阻抗：40KW；

最大輸出電流：2.5毫安；

接收器顯示：數字0-19；

體積：210mm×100mm×32mm；

A鉗口尺寸：Φ50mm；

B鉗口尺寸：Φ7mm×9mm。

3.整機

檢測最大接地電阻：300KΩ；

接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ；4.5KΩ-300KΩ 誤差≤10%。
