近年來，隨著電力係統容量的增長，短路容量也增大，出口短路後造成繞組損壞的事故數量也有上升的趨勢，出口短路對變壓器繞組的危害尤其嚴重，盡管斷路器能夠快速的切除電路，當因為某種原因導致裝置不動作，使變壓器線圈在短路電流和電動力的作用下，在很短的時間內造成線圈變形，嚴重時會導致線圈相間短路，繞組燒壞等。

變壓器繞組變形是指內部線圈繞組受到機械力或者是電動力的作用，使繞組的尺寸和位置發生了不可逆轉的變化，包括器身的位移，繞組的扭曲，鼓包和匝間的短路等，變壓器在運行中收到負荷等因素的影響，難免會受到一定程度的電流衝擊，繞組變形是影響電力係統安全運行的一大隱患。而常規的電氣試驗如：絕緣電阻測量，變壓器變比測量，電容測量等是很難發現繞組的變形，所以測量變壓器繞組變形就變得非常的重要。

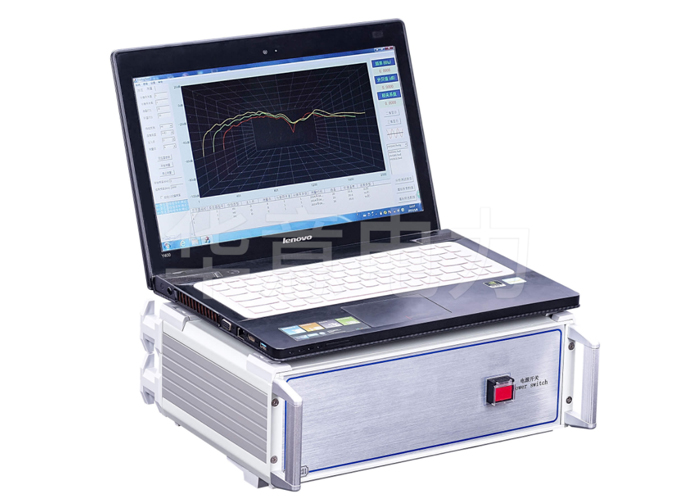

測量變壓器繞組變形推薦使用丝瓜视频色版安卓電力RBX-H 變壓器繞組變形測試儀，采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。測量速度快，對單個繞組測量時間3分鍾以內，並可以實現三相自動測試。

RBX-H變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

變壓器設計製造完成後，其線圈和內部結構就確定下來，因此對一台多繞組的變壓器線圈而言，如果電壓等級相同、繞製方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生衝撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響並改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。並根據響應分析方法研製開發的RBX-H變壓器繞組頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用於63kV～500kV電力變壓器的內部結構故障檢測。
