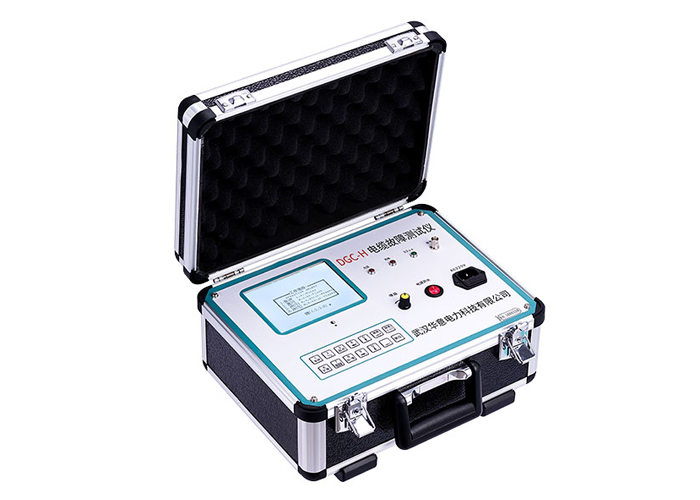

DGC-H電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。適用於測試各種型號、不同電壓等級的電力電纜及通信電纜。有線通信和電力輸送都需要電纜線路的暢通。一旦電纜線路出現故障，不及時查出故障並迅速予以排除，就會造成很大的經濟損失和不良的社會影響。本公司生產的DGC-H 電纜故障測試儀，是一款采用了多種故障探測方式，應用當代最先進的電子技術，結合國內外研製電纜故障測試儀的成功經驗，並提煉多年來現場查找電纜故障的經驗而推出的高科技產品。電纜故障測試儀(又稱電纜故障探測儀)是維護各種電纜的重要工具，但在使用過程中不可避免地會出現一些問題，對在使用電纜故障測試儀的過程中進行電纜故障測試儀的故障分析。

一.電纜故障測試儀介紹

電纜故障測試儀一般由電纜故障測試儀主機、電纜路徑測試儀、故障定位器、電纜故障綜合高壓發生器等設備組成，一般地，電纜故障測試儀可以測試電纜的高電阻閃絡故障、高電阻接地、短路和電纜斷開、接觸不良等。

二.電纜故障測試儀故障分析

在實際應用過程中，電纜故障測試儀也會出現一些故障現象，嚴重影響電纜故障測試儀的性能。現在，對電纜故障測試儀中一些簡單的故障類型進行了分解，使用戶可以自行維修設備，省去返回工廠的麻煩。

1.電纜故障測試儀開啟後電源指示燈關閉。

如果屏幕不亮，可能是電池沒電了，電纜故障測試儀需要充電。完成充電後，再次打開，如果電纜故障測試儀的屏幕打開，而電纜故障測試儀的電源指示燈仍然不亮，則表示指示燈損壞，需要更換指示燈；如果電纜故障測試儀充電，屏幕和指示燈仍然不亮，說明電纜故障檢測儀主機上的電路板有故障，這種情況下不能拆卸機器進行維護，必須聯係電纜故障測試儀製造商進行維護。

2.電纜故障測試儀屏幕沒有圖像顯示

當電纜故障測試儀打開時，電源指示燈亮起，但電纜故障測試儀的屏幕沒有圖像顯示，設備屏幕不顯示，可能是測試現場光線強，導致屏幕顯示的狀態不容易查看。此時，通過調整電纜故障測試儀的對比度可以解決這一問題。如何調整電纜故障測試儀的對比度，可根據電纜故障測試儀的廠家 s指令進行操作，如果確定不是光的原因，可能是主電路板故障，需要返廠修理。

3.電纜故障測試儀屏幕沒有發射波形

在電纜故障測試儀的使用中，設備可以正常傳輸波形，但沒有傳輸波形，這個問題通常有兩個原因：

首先，在測量電纜故障測試儀之前，所選測量範圍過大或太小，不適當的測量範圍會影響電纜故障測試儀的正常使用，此時，隻需返回到測試前的步驟，並選擇正確的測試範圍。

其次，由於電纜故障測試儀的輸出測試線與被測電纜之間的連接沒有固定，因此電纜故障測試儀不能檢測被測產品，因此發送的波形沒有反射波形響應，您可以先停止測試並檢查接線。一切正常後，電纜故障測試儀將再次測試。
