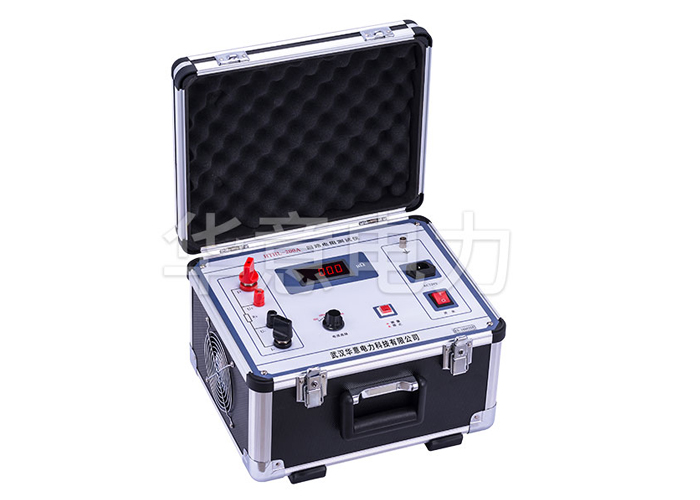

HLY係列回路電阻測試儀使用方法：

測量接線圖

      測量時的接線原理圖如圖所示，本測試儀配備的測試夾可同時完成100A/200A電流輸出和監測輸出電壓的雙重功能。測試線上的粗線為電流輸出線，可向被試品提供100A/200A直流電流；測試線上的細線為測量輸入線，可將被試品兩端的電壓送入測量儀，從而轉換成電阻值顯示出來。由於測量的是微電阻值，為使測量準確，必須特別注意：測試夾的位置必須盡量靠近被試品的測量點，並將被試品夾緊，這樣，測量出來的值才可靠。

測量步驟

1.將測試線與儀器接好，夾好被試品。

2.連接好地線（也可將接地線夾子夾住箱子提手金屬部分）。

3.插上220V電源，打開電源開關，正確輸入測試時長。

4.正確選擇測試電流檔位。

5.如果測量電流達不到100A/200A，或者為零，則應檢查所接回路接通狀態是否良好。

6.如果一次測量時間太長，電源過熱，會進行自動保護。可將電源關閉一段時間（約10--20分鍾），使電源冷卻，方可重新使用。

7.一次測量完畢機器顯示測試結果，此時按打印鍵打印，按測試鍵重測。

8.必須在開始測試前選擇測試電流檔位！ （帶電流選擇機型）

9.兩次測試時間間隔不小於30秒。

10.建議測試三次取平均值（由於表麵油汙或接觸不良等導致測試值偏差）。

11、如正在測試過程中電流線斷開，則儀器自動識別後，關斷電流輸出控製，並提示‘請檢查線路’。
