  今天跟大家聊一下接地電阻的概念和測量原理。

  接地電阻概念，接地裝置在輸變電工程中是個特殊的項目，屬隱蔽工程。對新安裝的接地裝置，它包括埋入地中直接與大地接觸的金屬導體,或稱接地體,以及連接接地體與電氣設備接地部分的接地線。為了確保其是否符合設計或規程要求必須經過檢驗才能正式投入運行。接地電阻就是當有電流由接地體流入土壤中將呈現有電阻，這就是接地電阻。

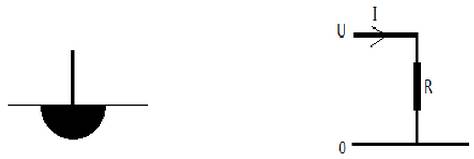

  其等效電路如下圖：其中Ｕ為接地體對大地零電位參考點的電位差，Ｉ為流過接地體的電流Ｕ/Ｉ即為接地電阻。

接地電阻測量原理

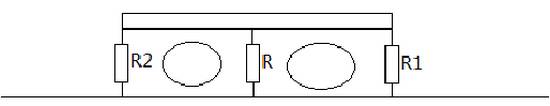

  看似很簡單，通過電壓的電流的測量就可以得到電阻值，可實際上並不容易。試想想，在工作現場去哪能找到大地零電位的參考點那？哎呀，有思路了，丝瓜视频不看不行可以臨時做一個啊，再做一個接地，可這臨時的接地電阻值也不知道，丝瓜视频不看不行可以知道這兩個電阻之和，一個方程，兩個位知數！好辦，再加一個輔助接地電極，這樣丝瓜视频不看不行兩兩進行測量，三個方程，三個未知接地電阻，簡單解方程就可以啦！還不明白的話可以看下麵示意圖。

  丝瓜视频不看不行分別將ＲＲ１，ＲＲ２，Ｒ１Ｒ２做環路供電，電壓和電流丝瓜视频不看不行都會測的，測得後容易得到Ｒ+Ｒ１，Ｒ+Ｒ２，Ｒ１+Ｒ２，更不用說現在都有萬用表了，真接可以測出的，多大的阻值，萬用表都能測得，別擔心。接地電阻也和收音機裏的電阻一樣，道理沒什麽不同。方程式如下

  接地開關，用於電路接地部分的機械式開關，屬於隔離開關類別。它能在一定時間內承載非正常條件下的電流（例如短路電流），但不要求它承載正常電路條件下的電流。

接地開關作用

  1.代替攜帶型地線，在高壓設備和線路檢修時將設備接地，保護人身安全；

  2.造成人為接地，滿足保護要求；

  3.接地開關配置在斷路器兩側隔離開關旁邊，起到斷路器檢修時兩側接地的作用。

接地開關原理

  1、從跳閘來講其實很簡單，當線路發生單相故障時，故障線路兩側開關斷開，但是由於正常相與故障相之間存在電磁耦合，出現潛供電流，不利於熄弧，為了減少潛供電流，在兩側開關斷開時，自動裝置動作立即合上兩側HSGS.以達到快速滅弧的作用。

  2、HSGS的最大用處其實就是配合開關實現重合閘的。其步驟如下：

  (1)單相接地短路故障發生，產生一次電弧；

  (2)故障相兩端開關跳閘，一次電弧熄滅，潛供電弧(二次電弧)產生；

  (3)裝設於故障相的HSGS動作接地，潛供電弧熄滅；

  (4)HSGS斷開開；

  (5)重合閘動作開關重合。

接地開關的類型

  1. 戶內高壓接地開關。適用於戶內3~12KV三相交流50（60）Hz的電力係統內和各型號高壓開關櫃配套使用，亦可作為高壓電器設備檢修時接地用。 主要結構，接地開關有支架、接地刀裝配、靜觸頭、傳感器、軸、拐臂、壓簧、導電套管、軟連接成。工作原理，當操作操動機構使接地開關合閘時，作為力矩使主軸克服阻力矩，帶動拐臂沿合閘方向轉動，並使接地刀上的操縱杆通過壓簧死點，壓簧釋放能量，使接地開關快速合閘，在合閘位置。接地刀組件上的接地刀通過碟形彈簧和靜觸頭的凸緣部（刀口）牢固可靠地接觸。分閘操作時，作用力矩使主軸克服主力矩及彈簧力，帶動拐臂沿分閘方向轉動，並使接地刀壓簧通過死點，壓簧儲能結束，以備下次合閘。

  2. 戶內高壓交流接地開關。適用於12KV/40.5及以下,交流50Hz的電力係統中，可與各種型號高壓開關櫃配套，作為接地保護用。結構由底架、支柱絕緣子、靜觸頭、動觸刀、主軸刀、主軸、快速彈簧等部件組成

  3. 戶內高壓電動接地開關。一種戶內高壓電動接地開關，包括電動機、驅動裝置、電氣控製裝置，以及接地開關主軸和底架，驅動裝置與電動機聯接，在所述接地開關的主軸上套置了一從動輪，從動輪上開有兩個徑向凹槽，徑向凹槽中內置有彈簧、滑塊，滑塊頂部呈伸縮狀凸出在從動輪的外緣，在所述滑塊的運動軌跡上設有兩個限位螺釘；與從動輪相匹配，在電動機輸出軸上固定安裝了一主動輪，主動輪上設有一擋銷，在主動輪正、反轉動時，擋銷具有驅動或壓迫所述滑塊的兩種工作狀態；在接地開關的主軸上設有一擋塊，擋塊在接地開關彈簧過死點時，壓迫行程開關，使行程開關常開常閉觸點切換。該接地開關在電動控製狀態下，分、合閘速度能達到接地開關設計要求，且電機不會出現過流現象。

  4. 防雷接地。

  （1）接地與分類

  接地是指將地麵上的金屬或電氣回路中的某一節點通過導體與大地保持等電位。 分類：

  （2）工作接地：根據係統正常運行要求設置（0.5~10Ω）

  （3）保護接地：為保障人身安全而將電氣設備金屬外殼等接地，它在故障條件下才發揮作用（1~10Ω）

  （4）防雷接地：用來將雷電流順利瀉入大地，以減小引起的過電壓（1~30Ω）

  接地開關和快速接地開關的區別

  第一位：G——隔離開關'>隔離開關；J——接地開關。

  第二位：N——戶內式；W——戶外式。

  第三或四位：數字——設計序號或額定電壓（kV）。

  第四或五位：K——帶快分裝置；G——改進型D——帶接地刀閘。“/”後數字——額定電流（A）。

N表示戶內式 ；G表示改進式

  RNG1-100A/4表示這是能承受最大壓力值為4帕，最大通過電流為100A的戶內改進式隔離開關，應該是丝瓜视频不看不行平常說的漏電開關。

檢修接地開關和快速接地開關的區別

  檢修接地開關配置在斷路器兩側隔離開關旁邊，僅起到斷路器檢修時兩側接地的作用。快速接地開關配置在出線回路的出線隔離開關靠線路一側，它有兩個作用：

  1 開合平行架空線路由於靜電感應產生的電容電流和電磁感應產生電感電流；

  2 當外殼內部絕緣子出現爬電現象或外殼內部燃弧時，快速接地開關降主回路快速接地，利用斷路器切除故障電流。斷路器和快速接地開關的配合可以從兩方麵說，一方麵是從開關跳閘方麵講，另一方麵就是從重合閘方麵講。

  1、從跳閘來講其實很簡單，當線路發生單相故障時，故障線路兩側開關斷開，但是由於正常相與故障相之間存在電磁耦合，出現潛供電流，不利於熄弧，為了減少潛供電流，在兩側開關斷開時，自動裝置動作立即合上兩側快速接地開關，以達到快速滅弧的作用。

  2、快速接地開關的最大用處其實就是配合開關實現重合閘的。其步驟如下：

  (1)單相接地短路故障發生，產生一次電弧；

  (2)故障相兩端開關跳閘，一次電弧熄滅，潛供電弧(二次電弧)產生；

  (3)裝設於故障相的快速接地開關動作接地，潛供電弧熄滅；

  (4)快速接地開關斷開；

  (5)重合閘動作開關重合。
