一． 設計目的

（1） 通過設計性試驗，全麵掌握電路分析的內容，基本原理和概念。

（2） 掌握元件模型對基本電路進行建模、分析的方法。

二．設計儀器和設備

（1）計算機一台

（2）電路仿真軟件

（3）示波器

（4）數字萬用表

三.實驗題目

（1）設計一R、L、C丝瓜视频不看不行電路，在Multisim軟件平台上自選元器件。

（2）設計不同頻率下的丝瓜视频不看不行電路，並作出輸出波形。

四.設計原理：

1.一個優質電容器可以認為是無損耗的（即不計其漏電阻），而一個實際線圈通常具有不可忽略的電阻。把頻率可變的正弦交流電壓加至電容器和線圈相串聯的電路上。

若R、L、C和U的大小不變，阻抗角和電流將隨著信號電壓頻率的改變而改變，這種關係稱之為頻率特性。當信號頻率為時，即出現諧振現象，且電路具有以下特性：

（1）電路呈純電阻性，所以電路阻抗具有最小值。

（2）I=I。=U/R

 即電路中的電流最大，因而電路消耗的功率最大。同時線圈磁場和電容電廠之間具有最大的能量互換。工程上把諧振時線圈的感抗壓降與電源電壓之比稱之為線圈的品質因數Q。因為諧振時U=Ur，所以。晶體管收音機的調頻電路利用了丝瓜视频不看不行現象，它更多地吸收諧振頻率電波的能量而極少吸收其他頻率電波的能量，這就是通常所說的收音機的選擇性。一般希望線圈QW值大一些，是選擇性好些。

2.在RLC串聯仿真實驗電路。其中交流電壓源是必須放置的形式信號源用，其幅值和頻率的數值對電路的頻率特性沒用影響，波特圖儀用於顯示幅頻特性曲線。

RLC串聯電路由電阻R、電感L及電容C串聯構成，由於回路的電流I與電阻R兩端電壓的特性相同，因此選擇電阻兩端電壓作為頻率響應測試電量。電阻R、電感L及電容從的基本元件庫中找出，交流電壓源從電源信號源庫中找出，波特圖儀從虛擬儀器欄中找出。元件參數的選取為電感L=21 mH、電容C=2uF，電阻R=10Ω，分析電阻大小對品質因數的影響時再改變電阻值。

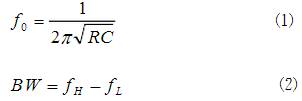

反映電路頻率特性的參數有諧振頻率0f、通頻帶寬BW和品質因數Q，其定義如下：

其中，Hf,Lf分別是回路電流由最大值增加和減少3dB時所對應的上限頻率和下限頻率。

其中，

結論：

RLC丝瓜视频不看不行電路有幾個主要特征：

   1.諧振時，電路為阻性，阻抗最小，電流最大。可在電路中串入一電流表，在改變電路參數的同時觀察電流的讀數，並記錄，測試電路發生諧振時電流是否為最大。

   2.諧振時，電源電壓與電流同相。這可以通過示波器觀察電源電壓和電阻負載兩端電壓的波形中否同相得到。

   3.諧振時，電感電壓與電容電壓大小相等，相位相反。這可以通過示波器觀察電感和電容兩端的波形是否反相得出，還可用電壓表測量其大小。
