在較高頻率的電壓作用下，變壓器的每個繞組均可視為一個由線性電阻、電感(互感)、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數H(jω)描述，如圖1所示。若繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網絡傳遞函數H(jω)的零點和極點發生變化，使網絡的頻率響應特性發生變化。

  用頻率響應分析法檢測變壓器繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，並對檢測結果進行縱向或橫向比較，根據幅頻響應特性的差異，判斷變壓器可能發生的繞組變形。

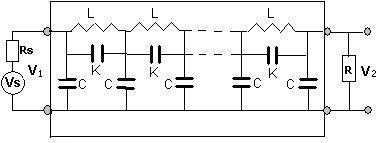

  變壓器繞組的幅頻響應特性采用圖1所示的頻率掃描方式獲得。連續改變外施正弦波激勵源VS的頻率f(角頻率ω=2πf)，測量在不同頻率下的響應端電壓V2和激勵端電壓V1的信號幅值之比，獲得指定激勵端和響應端情況下繞組的幅頻響應曲線。圖中：L、K及C分別代表繞組單位長度的分布電感、分布電容及對地分布電容，V1、V2分別為等效網絡的激勵端電壓和響應端電壓，VS為正弦波激勵信號源電壓，RS為信號源輸出阻抗，R為匹配電阻。

圖1 頻率響應分析法的基本檢測回路

  測得的幅頻響應曲線常用對數形式表示，即對電壓幅值之比進行如下處理：

  H(f)=20Log[V2(f )/V1(f )]

  式中：H(f)為頻率f時傳遞函數的模│H(jω)│;V2(f )和V1(f )為頻率為 f 時響應端和激勵端電壓的峰值或有效值│V2(jω)│和│V1(jω)│。

  儀器使用方便、現場接線簡單。

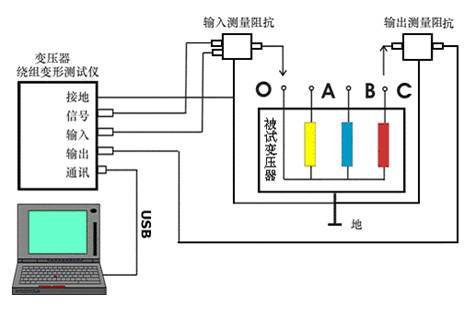

  測試儀器現場接線非常簡易，其現場測試示意圖如下

  變壓器繞組變形測試儀-軟件特色

  軟件采用windows平台，兼容win9X/windows2000/winXP.

  可以同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參 考結論。

  軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形 診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。

  軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的 方便。

  軟件智能化程度高，在輸入、輸出信號連接好之後，隻需要按一個鍵就可以完成所有的測量工 作。

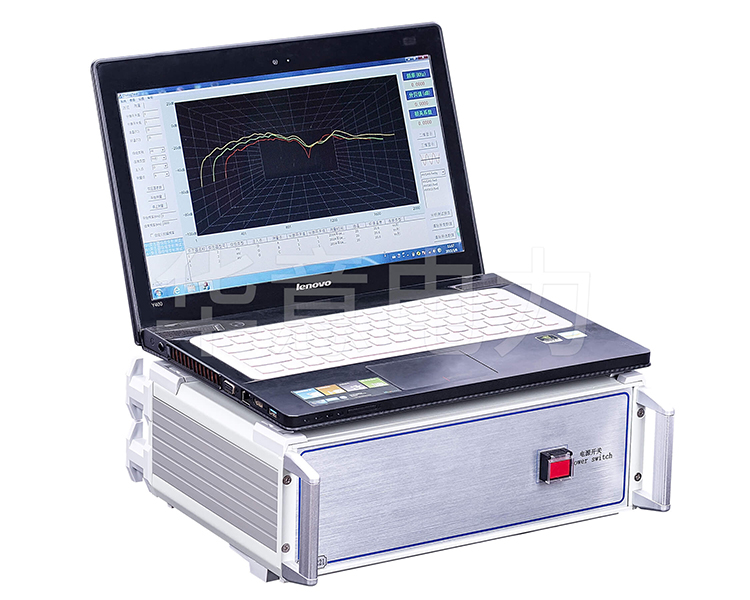

  軟件界麵如圖，界麵簡潔直觀。
