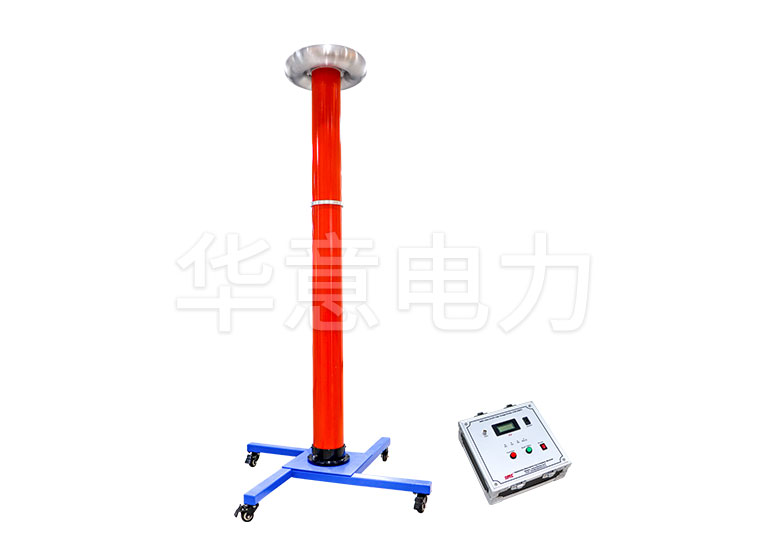

交直流阻容分壓器是現場測量用的專用儀器儀表，既可測量直流高壓的平均值，又可測量交流高壓的有效值，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，其內部采用電子元件，並且安裝在盛滿變壓器油的絕緣筒中，從而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易於攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。

　　交直流阻容分壓器使用方法：

　　1.打開鋁合金箱，取出分壓器筒、均壓球、專用數字測量儀表及專用電纜線。

　　2.將有底座的分器筒安全可靠放置，依次裝上第二節分壓器筒及均壓球。

　　3.在分壓器底座“地線"接線柱上牢固地接上地線。

　　4.將被測高壓引線與分壓器頂端均壓球牢固連接。

　　5.將專用電纜線的一端插入分壓器的輸出孔中，另一端插入測量儀表的電壓測量孔中，一定要插緊接牢。

　　6.根據所需測量的高壓，選擇測量儀表所擲位置。

　　7.加載高壓並記錄數據。

　　8.降壓一段時間後，直到測量儀表顯示為零時，主可拆除實驗線路。

　　交直流阻容分壓器注意事項：

　　1.本產品使用時周圍不得有任何雜物，以免造成測量精度的影響。

　　2.嚴格注意保持操作距離，確保使用安全。

　　3.檢查各部位連接可靠，特別是地線的牢固連接。

　　4.測量完畢後直至儀表測量顯示為零方可進入現場。

　　5.嚴禁超壓使用，並注意表麵的清潔，不使用時應放在陰涼幹燥處。

　　交直流阻容分壓器主要特點：

　　1)分壓器采用高精度電阻，電容組合件，特種工藝灌封，幹式密封，不存在漏油問題。

　　2)輸入阻抗高：降低了測試電流、功耗小，使產品體小質輕、性能穩定、測量精度高。

　　3)分壓器、多值千伏表及專用電纜全部安放在一個鋁合金箱內，安全可靠、便於攜帶和運輸。

　　4)多值千伏表可直讀直流平均值，交流峰值，真有效值，峰值 等電壓值。

　　5)150KV以上采用有機複合絕緣外套，增加了表麵爬距，大大降低了產品高度，使用攜帶更加方便。

　　交直流阻容分壓器分類

　　阻容分壓器分阻容串聯分壓器和阻容並聯分壓器，是在電阻分壓器和電容分壓器的基礎上進行改脈衝高壓強流測試裝置的研製進而發展來的，其響應性能已經有了很大的改善，是更為優越的分壓器。

　　1、阻容串聯分壓器

　　阻容串聯分壓器克服了電容回路的剩餘電感，抑製了分壓器的振蕩。這種分壓器也稱為阻尼電容分壓器，其響應特性比純電容分壓器更優良。但是，正由於電阻的接入，影響了其響應時間。阻尼電阻太大了會加大響應時間，當分壓器在接入脈衝試驗回路後，也會影響脈衝電壓的形成。若阻尼電阻太小了，又不能完全消除振蕩，而且，當低壓臂隻有電容時，也會增大相應的起始上升時間，分壓器的響應特性也不太好，在測量陡波時尤為明顯。

　　2、阻容並聯分壓器

　　阻容並聯分壓器是在電阻分壓器的基礎上，為了增大分壓器的縱向電容，改善分壓器上的電位分布，減小對地雜散電容的影響，提高分壓器的響應特性而來的。製作良好的阻容並聯分壓器具有幅頻特性好、線性度高等優點。而且阻容並聯分壓器因其測試的頻帶範圍比較大，從直流、工頻到衝擊電壓，基本覆蓋全部試驗電壓的範圍。
