為了保證電氣設備的安全性能，經常會用局部放電測試儀或無局放試驗係統對電氣設備進行無局放試驗。

　　在試驗完成之後，局放儀的顯示屏會根據測量結果出現一個圖譜，這個圖譜是用來表示電氣設備及周圍放電情況。如何根據圖譜來判斷電氣設備局放量是否在安全範圍內，這就需要對每一種圖譜所產生的原因加以分析。

　　本文將為大家羅列一些局部放電測試儀可能出現的波形圖譜，以便試驗人員可以正確判斷局放試驗的結果，記錄電氣設備的安全性能。

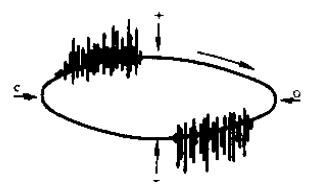

圖譜1　　

　　典型放電波形(一)

　　該圖為電容型放電波形，可發生在油紙絕緣或固體絕緣的氣泡中，油浸電容器中常見，或在紙包絕緣、塑料填充絕緣中;放電幅值及脈衝個數都隨電壓升高而增大。

圖譜2

　　典型放電波形(二)

　　夾層介質內部放電，也可能出現於絕緣紙板的碳化放電、樹枝爬電。

圖譜3　　

　　典型放電波形(三)

　　互相接觸的絕緣介質的放電，油浸紙電容器中的放電也有該波形。

圖譜4　　

　　典型放電波形(四)

　　同一介質中不同大小的氣泡也可能形成這種圓形，主要出理於環氧澆鑄絕緣中;放電量隨電壓變化，如在電容器層間氣隙則放電量隨加壓時間變化。

圖譜5　　

　　電機絕緣中內部放電，電機雲母絕緣中放電，放電量隨加壓複製及時間而變化。

圖譜6　　

　　金屬與介質表麵之間放電，可能是金屬與介質之間存在氣隙，也可能是表麵導電率不均勻。

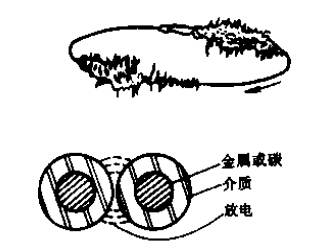

圖譜7　　

　　金屬電極表麵放電，外露的金屬表麵與介質間放電，金屬與介質之間存在氣泡或升質內氣泡可能含有金屬或碳等雜質。

圖譜8　　

　　鬆散金屬箔放電，電容器內有一小部分金屬箔或金屬化片已能在電場作用下移動。

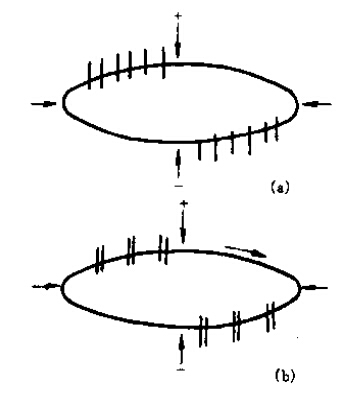

圖譜9　　

　　接觸不良放電(如屏弊接觸不良)，或懸浮金屬放電，試驗回路不可靠連接等。該類放電的放電脈衝正負半周的幅值脈衝數都相等，放電脈衝按等距分布。在示波器上可能觀察到放電脈衝成對出現，見圖(a)、(b)這是由於示波器餘暉效應引起視覺誤差造成的。也即在用模擬器件局放儀觀察該現象時，用數字式局放儀測量則無此現象。

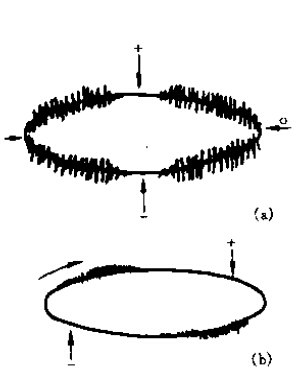

圖譜10　　

　　接觸噪聲放電，金屬或半導體屏蔽層間接觸不良。這種噪聲放電分布在試驗電壓零點兩側，隨電壓變化幅值變化不大。隨著電壓增加，噪聲放電覆蓋麵增加，見圖(a)。電機碳刷形成火花放電電可能出現此類波形，見圖(b) 。

圖譜11

　　金屬電極場強集中放電，等幅等距分布在電壓峰值兩側，隨電壓變化情況與空氣中電暈放電相同，這種放電在交流電壓正負半周都存在，但幅值兩個半周不對稱，放電脈衝幅值較大的出現在正半周，則放電點在高電位，反之則在低電位。在油中及氣體中狀況相似。

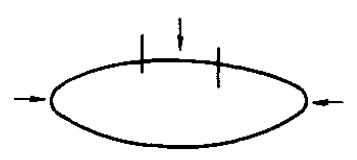

圖譜12

　　油中懸浮放電和絕緣爬電，脈衝個數少，在臨界電壓時，放電不穩定，有時放電持續數秒，或停止數秒無放電，這種放電幅值大，但像外部隨機幹擾，需結合波形及聲測判斷日光燈引起的放電幹擾。

圖譜13

　　日光燈引起的放電幹擾。

圖譜14

　　可控矽幹擾呈對稱分布，有時為單個脈衝(單個可控矽放電脈衝可用數字儀波形來分析鑒別)。

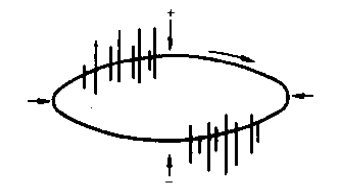

圖譜15

　　旋轉電機異步幹擾放電，其響應與試驗電壓無關，可能是大型異步電機引起的，也可能是大型變壓器試驗負載太大引起的。但當由發電機開機作試驗時，發電機頻率與係統儀器電源的滑差會引起放電顯示波形旋轉，數字儀無此現象。

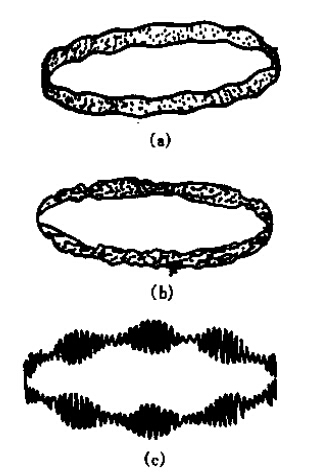

圖譜16

　　工業高頻設備幹擾，工業高頻設備如超聲波發生器、感應加熱器等引起。

圖譜17　　

　　調幅正弦渡信號幹擾，主要由大功率高頻功率放大或振蕩器的無線電發射或輻射幹擾及廣播電台幹擾。

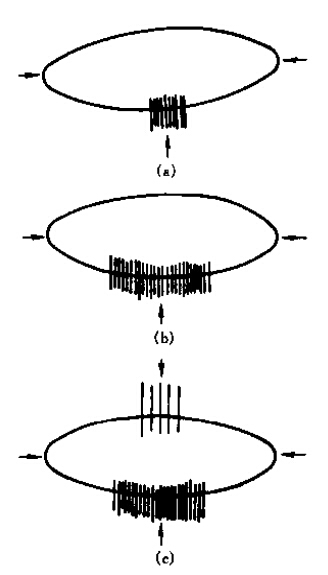

圖譜18　　

　　電暈放電

　　電暈放電出現在金屬尖端或邊緣電場集中部位，電暈放電起始僅出現在試驗電壓的半周內，並對稱分布在電壓峰值處兩側，見圖(a)。隨著電壓增加，脈衝個數(寬度)對稱增加，見圖(b)。如放電尖端電極處於高電位，電暈放電出現在試驗電壓的負半周。如尖電極處於地電位，放電脈衝則出現在正半周。對某一電極來講，電暈初始出現在一個半周，但當電壓升高超過起始電壓很多時，在另一個半周也會出現幅值大，放電脈衝個數較少的放電，如圖(c)所示。
