XZB-1620kVA/540kV丝瓜视频不看不行能滿足的被試品及試驗要求：

1、330kVGIS的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過530kV，試驗時間1min；

2、330kV主變全絕緣的交流耐壓試驗，電容量≤0.01-0.019uF，試驗頻率45-65Hz，試驗電壓不超過504kV，試驗時間1min；

3、滿足220kV/1200mm2 電纜長度不超過500米的交流耐壓試驗，電容量≤0.095uF，試驗頻率30-300Hz，試驗電壓不超過216kV，試驗時間60min；

4、滿足110kV/630mm2 電纜長度不超過1000米的交流耐壓試驗，電容量≤0.2uF，試驗頻率30-300Hz，試驗電壓不超過128kV，試驗時間60min；

5、滿足35kV/300mm2 電纜長度不超過3000米的交流耐壓試驗，電容量≤0.5835uF，試驗頻率30-300Hz，試驗電壓不超過52kV，試驗時間60min；

一、 裝置主要技術參數及功能

1.   額定容量：1620kVA；

2.   輸入電源：三相380V電壓，頻率為50Hz；

3.   額定電壓：540kV；額定電流：3A ；

4.   工作頻率：45-300Hz；裝置輸出波形：正弦波；

5.   波形畸變率：輸出電壓波形畸變率≤1%；

6.   品質因素：裝置自身Q≥30(f=50Hz)；

7.   保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；

8.   測量精度：係統有效值1.5級；

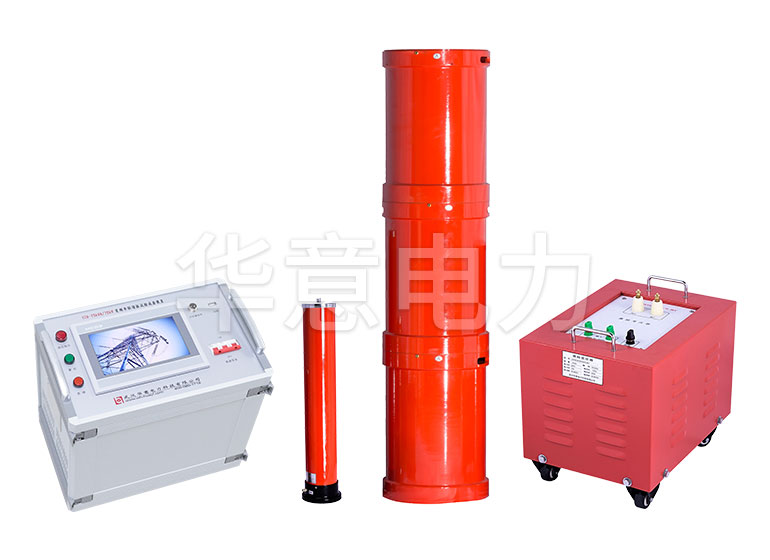

XZB-1620kVA/540kV丝瓜视频不看不行 係統配置及其參數:

係統配置及其參數

1.  激勵變壓器                1台

○ 額定容量：75kVA；輸入電壓：0-400V，單相；

○ 輸出電壓：5kV; 25kV

○ 結    構：油式；重    量：約550kg；

2.  激勵變壓器（用35kV/300mm2 3km電纜 ）1台

○額定容量：22kVA；輸入電壓：0-400V，單相；

○輸出電壓：3kV

○重    量：約125kg；

3.   變頻電源                     1台

○額定輸出容量：37kW

○工作電源： 380±10%V（三相），工頻

○輸出電壓：0 –400V，單相，

4.  高壓電抗器                 2節

○額定容量：810kVA;

○額定電壓：270kV；額定電流：3A；

○電 感 量：260H/單節；

○結    構：油式；重    量：約950kg；

5.  高壓電抗器                 6節

○額定容量：67.5kVA;

○額定電壓：27kV；額定電流：2.5A；

○電 感 量：46H/單節；品質因素：Q≥30 (f=50Hz)；
