電纜故障測試儀是用於高低壓電力電纜出現接地故障，高阻故障，開路故障或者短路故障的一種測量設備，今天我講講在實際測量中的操作步驟。

　　在測試電纜故障之前，首先應對故障類型進行判斷，以便確定采用哪種測試方式，其中有“低壓脈衝法”和“高壓閃絡法”，丝瓜视频不看不行通常借助萬用表，兆歐表或其他工具以及現場經驗，可以對故障類型進行預判，在電纜故障測量上這是一個非常關鍵的步驟，判定一定要準，找準問題，方法就不難了，如果故障類型是開路、短路、接觸不良、或低阻抗接地，應使用低壓脈衝法進行測量，如果是高阻故障，則應采用高壓閃絡法，如果故障類型不能確定，則可以使用波形比較法。

　　當被測電纜的波速不能確定時，必須對它進行校驗，以確保故障測量的準確性。校驗步驟如下：

　　1)準備一根與被測電纜相同類型的標準電纜，或者在故障電纜的其它非故障相，通過米標或者原始數據確定已知電纜長度;丝瓜视频不看不行根據實際的經驗，通常也會告知您電纜的大致波速。

　　2)將標準電纜接到測試儀的輸出端口上;

　　3)打開儀器電源開關;

　　4)將模式選擇開關打到脈衝模式上，屏幕右上角顯示“脈衝”;

　　5)將測量範圍調到大於等於標準電纜的長度;範圍越近實際長度，測量準確性越高。

　　6)按“脈衝”鍵發送測試脈衝，屏幕上得到反射波;

　　7)按右鍵將光標移到反射波的起點，如果反射波不好辨別，應調節增益旋鈕改變波形幅度，然後再重新發送脈衝;

　　8)可通過修改波速值直到測得的距離等於標準電纜的長度為止，然後記下此值以備使用。

　　例如：有一卷電纜長度為100m，通過以下步驟可測出此電纜的波速;

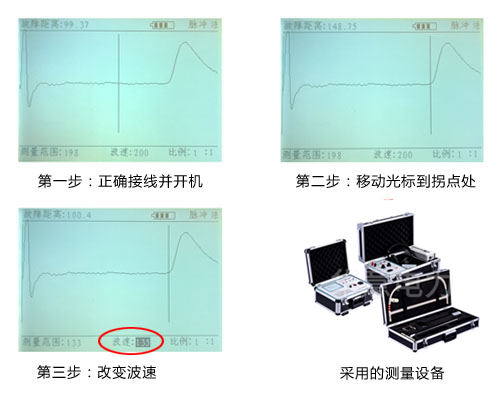

　　步驟一：正確接線，然後開機，步驟二：移動光標到拐點處，步驟三：改變波速，使屏左上方顯示的故障距離為100m左右，步驟四：說明此電纜的波速為135，如下圖：

　　得到波速之後，丝瓜视频不看不行就可以對故障相測量，經過信號的采集，濾波，修整，最後輸出，根據波形的不同方向，可以判斷故障是短路還是開路故障，然後移動光標，輸入之前測量的波速，即可推算故障的距離，需要提醒大家的是，波速的測量不是每次都需要重複測量，同型號的電纜波速基本相等，可以參考。
