可調電感型諧振試驗係統可以滿足耐壓要求，但由於重量大，可移動性差，主要用於試驗室。而變頻諧振試驗方法不但能滿足高壓交聯電纜的耐壓要求，而且具有重量輕、可移動性好的優點，適宜現場試驗。該方法采用固定電抗器作為諧振電抗器，以調頻的方式實現諧振，頻率的調節範圍為30-300Hz，符合CICRE WG21.09《高壓擠包絕緣電纜竣工試驗建議導則》中推薦使用工頻及近似工頻（30～300Hz）的交流電壓。這種交流電壓可以重現與運行工況下相同的場強，並已被證明是最有效的方法。

1.丝瓜视频不看不行

丝瓜视频不看不行耐壓試驗是利用電抗器的電感與被試品電容實現丝瓜视频不看不行，這已經成為當前高電壓試驗的新的方向和潮流，在國內外得到了廣泛應用。

丝瓜视频不看不行有調感式和調頻式兩種：調感式采用可調節鐵芯氣隙的電抗器，通過調節電感量，使回路處於工頻諧振狀態。其缺點是噪音大、機械結構複雜，設備笨重，搬運困難。

調頻式采用固定電感電抗器，通過調節激勵電源的頻率使其與試驗回路的固有頻率相同，串聯回路達到諧振狀態，從而在被試品上產生高電壓或大電流，實現對被試品耐壓試驗的目的。其特點是試驗設備體積小、重量輕，品質因數高，使用方便。

圖1為丝瓜视频不看不行的等值電路圖

L為電感，C為電容（包括被試電容、電容分壓器、高壓試驗回路電容）

由圖1可得 UC=IsXC=UsXC/

當丝瓜视频不看不行時，XL=XC 即：1/2πfC=2πfL 　UC=UsXC/R=UsXL/R

諧振頻率f=1/2π

諧振回路電流，即試品電流為：Is=Us/ =Us/R

諧振回路的品質因數為Q： Q= /R=ωL/R=1/ωCR

則UC=QUs，即被試品上的電壓為勵磁電壓的Q倍。

輸入功率P=UsIscosδ,諧振時，負荷為純電阻性的，即cosδ=1,故P=UsIs，而加在被試品上的容量PS是施加的電壓UC和電流I的乘積：PS=UCIs=QUsIs=QP。

也就是在被試品得到的容量為試驗電源容量的Q倍。換言之，小容量的試驗變壓器可以對大容量的試品進行耐壓試驗。

實際試驗回路中的Q值一般可以達到20-70，激勵電壓僅為試驗品諧振電壓的1/Q，激勵功率亦為諧振功率的1/Q。

采用丝瓜视频不看不行的方法做電纜交流耐壓試驗，可大幅度的減小試驗電源容量，如做2公裏長的110kV電纜交流耐壓試驗，至少需要1500kVA以上容量的試驗變壓器和調壓器，而采用變頻丝瓜视频不看不行的方法，僅需要30kVA試驗電源。

2.並聯諧振

　　圖2為並聯諧振的等值電路

L為電感，C為電容（包括被試電容、電容分壓器、高壓試驗回路電容）

一般情況下，試驗變壓器容量不足（滿足試驗電壓，達不到試驗電流），可以采用並聯諧振加以補償。如圖（2）所示，並聯回路的兩個支路感抗XL和容抗XC，當XL=XC，回路產生諧振。此時，IL和IC都很大，但是總回路的電流I≈0，XC上的電壓等於電源電壓。

3.串、並聯諧振

當試驗變壓器的額定電壓、額定電流均不能滿足試驗要求時，可同時運用串並聯諧振。

4.交聯電纜變頻丝瓜视频不看不行耐壓試驗過程

試驗裝置由調頻電源、激勵變壓器、諧振電抗器和電容分壓器組成。被試品的電容與電抗器構成丝瓜视频不看不行回路，分壓器並聯在被試電纜上，用於測量被試電纜的諧振電壓值，並作為過電壓保護信號。調頻調壓的功率經激勵變壓器耦合給丝瓜视频不看不行回路，提供丝瓜视频不看不行的激勵功率。

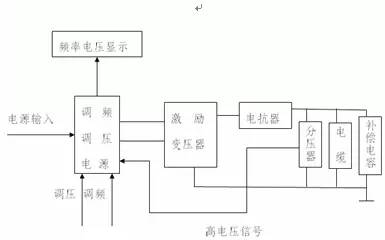

圖3為試驗過程原理圖：

試驗工作過程是：首先調節調頻調壓電源輸出頻率，根據諧振時被試電纜上的電壓找到諧振點，再增加調頻調壓電源輸出電壓，使被試電纜上的電壓達到規定值。在此電壓值下，保持規定的時間後，降低電壓到零，完成變頻諧振耐壓試驗全過程。
