丝瓜视频色版安卓電力是一家專業研發生產丝瓜视频不看不行的廠家，本公司生產的丝瓜视频不看不行設備在行業內都廣受好評，以打造最具權威的“丝瓜视频不看不行“高壓設備供應商而努力。  開關變換器在很多電子和通信設備的電源中得到廣泛應用。近年來，低輸出電壓和大輸出電流的負載條件對開關變換器提出了要求。為滿足這些要求，出現了很多類型的諧振變換器。然而，這些 變換器的輸出電壓通常由開關調製頻率所控製。因此，導致了諸如最小開關頻率限製了輸出濾波電容減小等問題。為消除這些限製，提出了一種新穎的帶有源箝位電路ZVS-PWM控製的電流模式諧振變換器。這種變換器工作在一個固定的開關頻率，其輸出電壓通過主開關管的PWM控製信號調節 。

  通過對這種變換器的各個工作模態轉換的分析，說明了其效率下降的原因。分析表明，當輸入電壓偏離特定值時，發生了環流現象，導致了能量的回饋，效率下降。為解決這個問題，使用了一種倍流型同步整流電路，它帶有分離電感或偶合電感兩種方案。並且，分析了其穩態特性。本文所使用的這種整流電路在輸入電壓範圍較大、低輸出電壓和大輸出電流的情況下獲得了85%的高效率。

  變換器的工作狀態

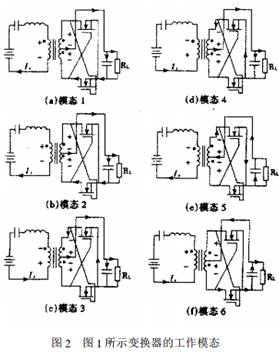

  圖2給出了變換器所有可能的工作模態。 在圖2中，模態1和模態3表示能流從輸入邊 傳送到輸出邊。模態2和模態4對應於在模態1和模態3之間的過渡狀態。模態5和模態6表示能流從輸出電容反饋到輸入邊。這種能流回饋狀態是同步整流所特有的。在二極管整流電路中，隻有能流 前饋，即能量從輸入邊流到輸出邊的狀態，而沒有能流回饋狀態，即能量從輸出邊回流到輸入邊。然而在用MOSFET作同步整流電路中，當柵源電壓Ugs大 於閾值時，MOSFET會一直保持開通。因此，如圖2中模態5,6能量回饋的現象出現了。環流增加了能量損耗，導致效率的下降。

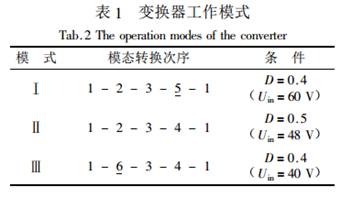

  表1給出了在一個開關周期裏的所有可能的工作模式和每一模式中模態轉換次序。

  電流諧振工作模式被認為對開關變換器的高效率設計非常有效。然而，在中心抽頭型同步整流電路中，當輸入電壓偏離特定值時，效率會下降。其原因是能量回饋給輸入端所致。本文提出在ZVS-PWM丝瓜视频不看不行變換器中采用倍流型同步整流電路，解決了效率下降問題，當負載為3.3V和5A，且輸入電壓在40-60V範圍內變化時，變換器效率高達85%。
