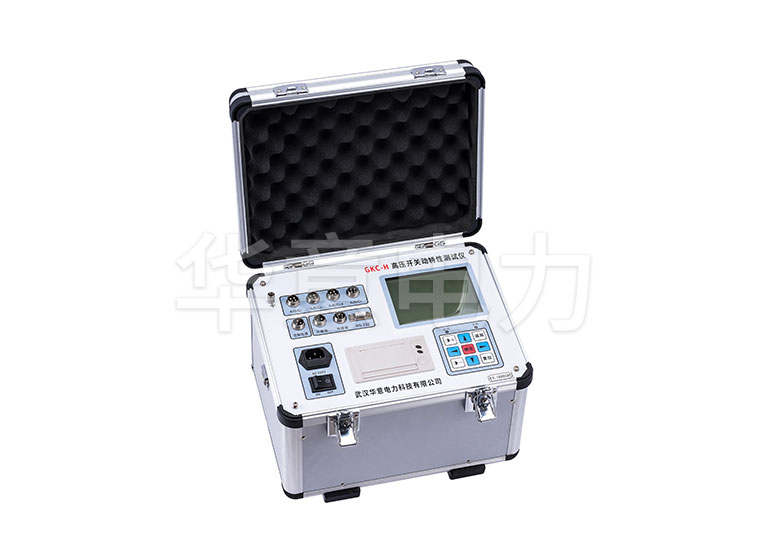

GKC-H高壓開關動特性測試儀是為適應現場測試高壓開關動作特性的需要，開發研製的專用儀器。它以單片機為核心進行采樣，處理和輸出，其主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果並打印輸出，具有智能化、功能多、數據準確、抗幹擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用於各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力係統中擔負著控製和保護的雙重任務，其性能的優劣直接關係到電力係統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

高壓開關動特性測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研製的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果並打印輸出，具有智能化、功能多、數據準確、抗幹擾性強、操作簡單、體積小、重量輕、外觀美等優點。

斷口接線方法：

該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A(黃線)、B(綠線)、C(紅線)接三相動觸頭端，GND(黑線)接相對公共端靜觸頭，總共可對六斷口的斷路器(開關)的測試取樣。

下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對於三相三斷路器連接就隻需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）。

分合閘控製接線方法：

現場試驗時，如果采用儀器內部電源，合閘控製線（紅色）、分閘控製線（綠色）、公共線（黑色）接入到儀器麵板的“分合閘控製”端口（航空插頭）, 儀器 分+、合+、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源衝突,損壞儀器。
