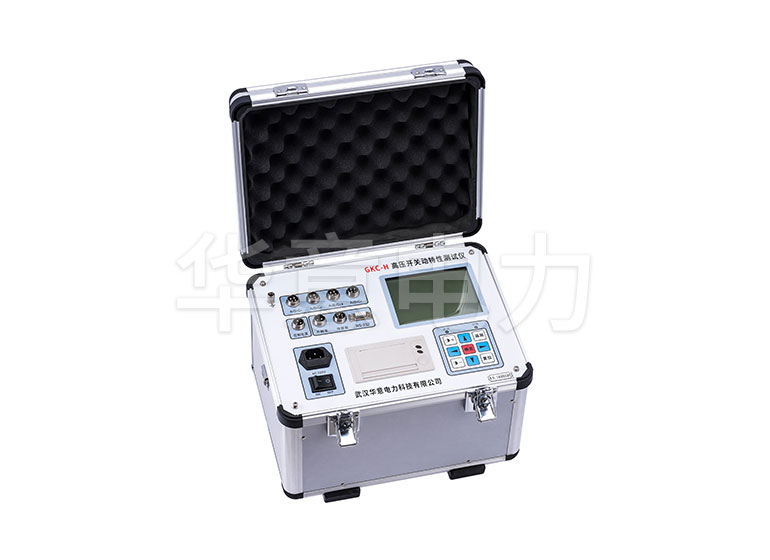

高壓開關在使用之前和使用的過程中，都需要進行檢測，來判斷高壓開關的絕緣屬性，看看其還能否正常的工作，因此需要用到高壓開關動特性測試儀。而高壓開關動特性測試儀（斷路器測試儀）的精度高不高，全靠該設備上的傳感器，很多電力工作者在使用設備的過程中，不知道這傳感器應當怎麽安裝。

一般的高壓開關動特性測試儀都配有兩種傳感器，旋轉傳感器和直線傳感器，本文來對此分別進行介紹。

一、旋轉傳感器：

通用式傳感器適用於傳感器作直線運動時的測速，有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體裏麵，通用傳感器找不到安裝地點。開關廠家出廠做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確。

二、直線傳感器：

如果需要很精確地測出，開關的動作行程，則需要使用直線傳感器。直線傳感器有三種規格，分別是50mm、200mm和300mm。50mm直線傳感器用於真空開關行程速度的測量;200mm、300mm用於SF6開關行程，速度的測量，此兩種傳感器為非標準配置。

直線電阻傳感器在安裝時，要保證傳感器運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對於SF6開關、油開關，方法類似。直線傳感器因其現場安裝的煩瑣性，用戶可根據需要，針對不同的開關，自己設計安裝支架，保持傳感器的拉杆與開關動觸頭的運動平行和同步，可以很精確地測出開關的運動行程及相應的速度。
