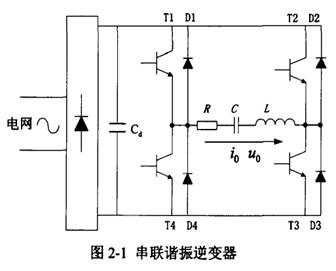

  丝瓜视频不看不行逆變器如圖2一1所示,補償電感和負載等效參數和串聯後作為逆變橋的負載,圖中為補償電感或變壓器漏感,、為包含負載在內的負載等效電阻和電容。丝瓜视频不看不行逆變器通常由電壓源供電,電壓源由整流器加一個大電容構成。由於電容值較大,可以近似認為逆變器輸入端電壓固定不變。交替開通和關斷逆變器上的可控器件就可以在逆變器的輸出端得到交變的方波電壓,其電壓幅值取決於逆變器的輸入端電壓值,頻率取決於器件的開關頻率。

  根據負載電壓和電流的相位關係,串聯逆變器可以工作在三種工作狀態感性、容性和丝瓜视频不看不行。在串聯逆變器中,為了避免開關器件因短路電流而損壞,在開關器件換流過程中,上下橋臂的開關管應留有死區時間,防止發生直通。

並聯諧振逆變器分析

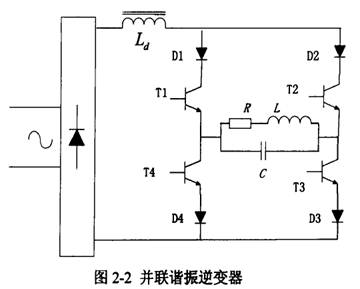

  並聯諧振逆變器如圖2一2所示,補償電感和負載等效參數和並聯作為逆變器的負載,電路中串聯的大電感場保證負載電流是恒定的,不受負載阻抗變化的影響。當負載功率因數不是時,負載的無功電壓分量便會加在開關器件上,為了避免開關器件承受反向電壓而損壞,必須串聯快速二極管。根據負載電壓和電流的相位關係,並聯逆變器可能工作在三種工作狀態感性、容性和諧振狀態。

串並聯諧振逆變器比較

  丝瓜视频不看不行逆變器和並聯諧振逆變器的差別源於它們所用的振蕩電路的不同,前者使用、、串聯,後者是、和並聯,由兩種逆變器拓撲、電路特性及波形上分析,兩種電路具有對偶的性質,相比於並聯諧振逆變器,丝瓜视频不看不行逆變器具有以下特點和優點。

丝瓜视频不看不行逆變器的特點

  直流側為電壓源,或並聯大電容,相當於電壓源。直流側電壓基本無脈動。由於直流電壓源的鉗位作用,交流側輸出電壓為矩形波,並且與負載阻抗角無關而交流側輸出電流波形和相位因負載阻抗情況的不同而不同。對丝瓜视频不看不行負載而言,其輸出電流波形為正弦波。

  當交流側為阻感負載時需要提供無功功率,直流側電容起緩衝無功能量的作用。為了給交流側向直流側反饋的無功能量提供通道,逆變橋各臂都並聯了反饋二極管。

  電壓型逆變器與電流型逆變器比較,優點如下

  電路結構簡單,啟動容易電壓型逆變器可以采用移相控製,通過調節移相角的大小來調節輸出電壓,就可以達到調節輸出功率的目的。由於電流型逆變器要保證濾波電感上的直流輸入電流不能斷流,如果采用移相調功,當負載輸出電流為時,這個直流電流無法從逆變器流過,要外加電路來解決電流的續流問題。電壓型逆變器是真正的電壓源,不管逆變電路時開通還是關斷,濾波電容兩端都能夠保持恒定的電壓。因此在逆變器的啟動、工作以及關閉等各種狀態下,都能始終提供穩定的直流輸入電壓。電流型逆變器不是真正的電流源,每次逆變電路關機後重新開機,直流輸入電流都必須重新建立直流輸入電流的過程中,整個係統的工作不穩定,容易導致電路失控,並且從逆變器開啟到直流輸入電流穩定所需時間也較長。
