測量方法

  一般測量時，當接好線後，先把聯接試品的線懸空，升到試驗電壓後讀取空試時的電暈和雜散電流 I，然後接上試品升到試驗電壓讀取總電流

  注意： I0、I1 、I2 為控製箱數顯電流表讀數。

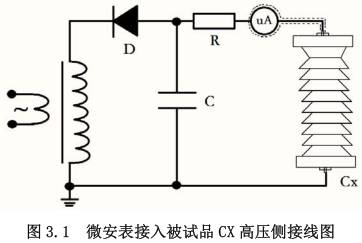

  當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表,如圖3.1 所示。

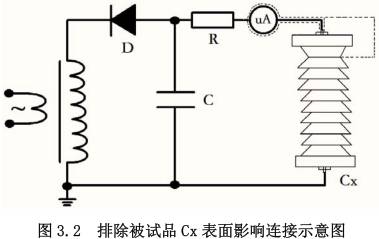

  微安表必須有金屬屏蔽，應采用屏蔽線與被試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果被試品表麵有汙穢，要排除被試品表麵泄漏電流的影響，可在被試品高電位端用裸金屬軟線緊密繞幾圈後與高壓引線的屏蔽相聯接，如圖 3.2 所示。

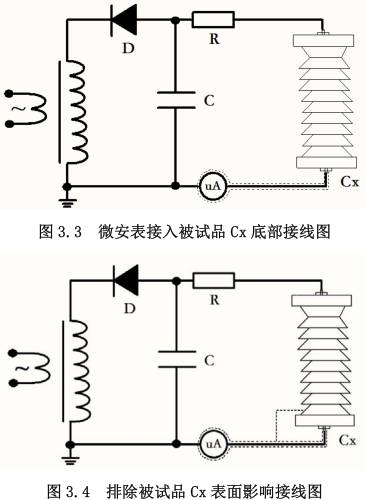

  對氧化鋅、磁吹避雷器等被試品接地端可拆開的情況下，也可采用在被試品的底部(地電位側)串入電流表進行測量的方式，如圖 3.3 所示。 當要排除被試品表麵泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈並與屏蔽線的屏蔽相聯接，如圖 3.4 所示。

  ZGS 係列直流高壓發生器采用了高頻倍壓電路，應用了最新的 PWM 高頻脈寬調製技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率 IGBT 器件及驅動技術，並根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，並能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶 0.75 倍電壓切換功能。主要適用於電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

產品功能說明

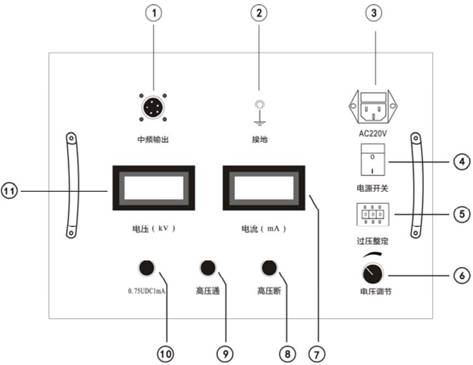

1．控製箱麵板示意圖

說明：

（1）中頻及測量電纜快速連接插座：用於機箱與倍壓筒的連接。連接時隻需對準將電纜插頭壓下順時針方向轉動到位,拆線時隻需逆時針轉動電纜插頭。

（2）控製箱接地端子：控製箱接地端子與倍壓筒接地端子及試品接地端連接為一點後再與接地網相連。

（3）電源輸入插座：將隨機配備的電源線與電源輸入插座相連。(交流220V±10％，插座內自帶保險管。)

（4）電源開關：向前按下，電源接通，高壓斷紅燈亮。反之為關斷。

（5）過壓整定撥盤：用於設定過電壓保護值。撥盤所顯示單位為 kV，設定值為試驗電壓的 1.1 倍。

（6）電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控製電子零位保護功能，因此升壓前必須先回零。

（7）數顯電流表：數字顯示直流高壓輸出電流。

（8）紅色帶燈按鈕：高壓斷紅燈亮，表示電源已接通及高壓斷開。在高壓通綠燈亮狀態下按下高壓斷紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。

（9）綠色帶燈按鈕：高壓接通按鈕、高壓指示燈。在高壓斷紅燈亮的狀態下，按下高壓通綠色按鈕後，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下高壓通綠色按鈕，綠燈亮紅燈仍亮，但鬆開綠色按鈕綠燈滅紅燈亮，表示機內保護電路已工作，此時必須關機檢查過壓整定撥碼開關設置是否小於滿量的 5%及有無其它故障後再開機。

（10）黃色帶燈按鈕：高壓通綠燈亮時有效，當按下 0.75U DC1mA 黃色按鈕後黃燈亮，輸出高壓降至原來的 0.75 倍，並在一分鍾內保持此狀態。此功能是專為氧化鋅避雷器快速測量 0.75U DC1mA 用。按下高壓斷紅色按鈕，紅燈亮、綠燈和黃燈滅，高壓切斷並退出 0.75 倍狀態。

（11）數顯電壓表：數字顯示直流高壓輸出電壓。
