電纜故障測試儀接線方法及注意事項

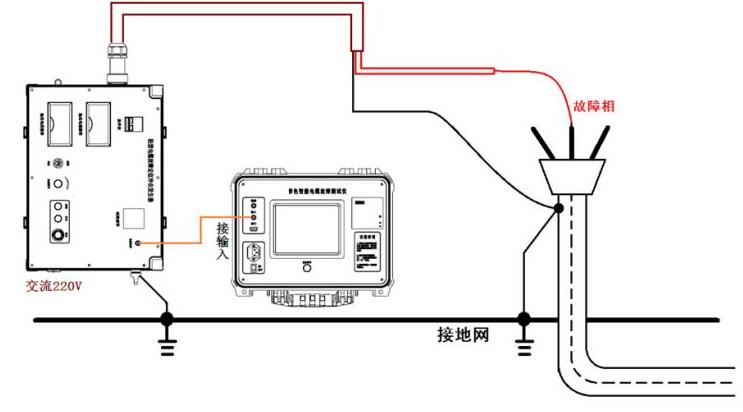

　　1、電流取樣、直流電流取樣方式測試接線：

　　電纜高阻故障距離測試，采集的是衝擊時故障脈衝在電纜裏來回反射的電流信號波形。

　　“直流電流取樣”隻針對閃絡性故障。

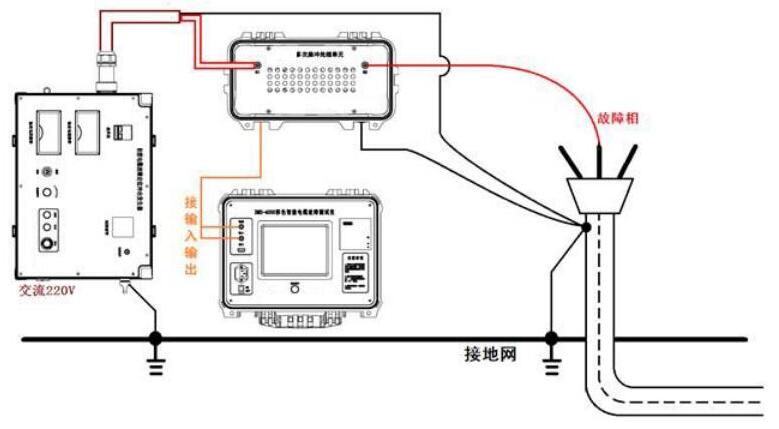

　　2、多次脈衝、直流多次脈衝方式測試接線：

　　電纜高阻故障距離測試，將同相故障未擊穿與擊穿波形進行同屏對比。

　　“直流多次脈衝”隻針對閃絡性故障。

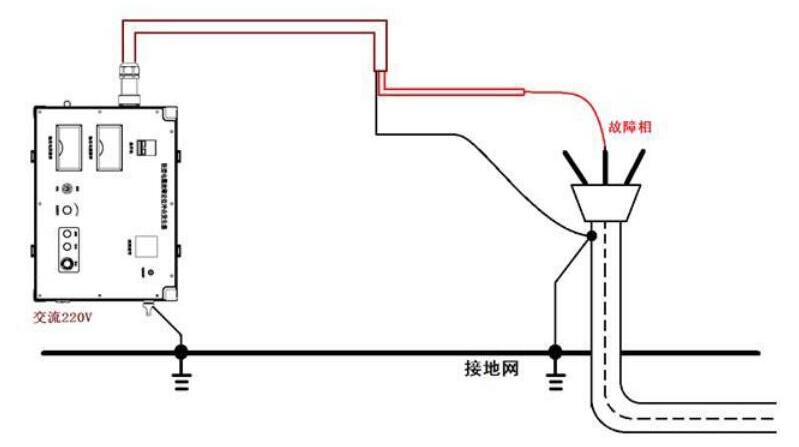

　　3、定點/直流測試方式接線：

　　電纜故障精確定位/直流高壓輸出。

　　1、脈衝法測試時，注意要甩掉局內所有設備，在最外線上進行測量。

　　2、使用閃絡法測試時，必須將觸發工作方式開關置於“閃絡”位置。

　　3、在使用直閃法或衝閃法測試時，要注意人身安全及設備安全。必須接好地線。

　　4、在閃絡法測試結束後，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限製放電電流以使電流緩慢放電，待電容器上電壓降低後，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。

　　5、在直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用衝閃法測試。
