準備工作，選取電纜，以做耐壓試驗，此次演示的目的，需要了解:如何接線，如何組裝。

原理：

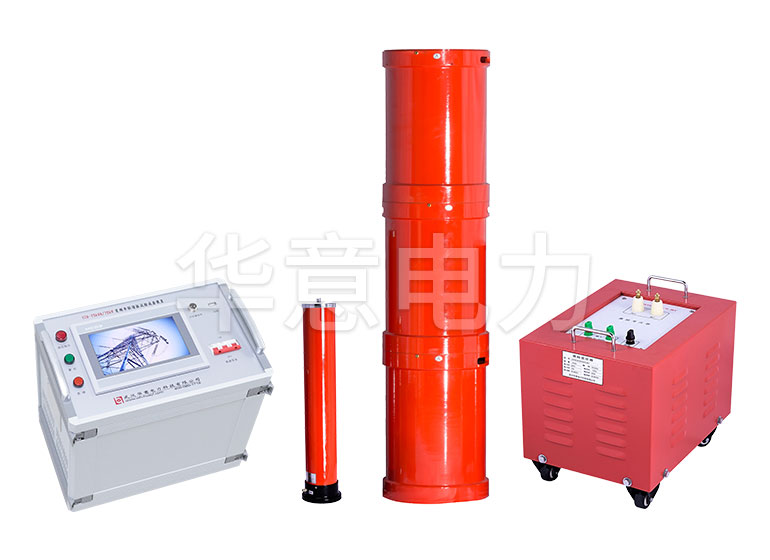

說到組裝，大家都知道丝瓜视频不看不行是由，變頻電源、激勵變壓器、電抗器和分壓器4個基本儀器組成。但可能某些公司購買會涉及到補償電容，今天的試驗就含有補償電容

那麽為什麽多了個補償電容呢?補償電容怎麽接線呢?

在現場以一根長約15米，單芯截麵積為70mm，8.7/10KV的電纜為試驗品。

丝瓜视频不看不行知道了電纜的長度，單芯截麵積，電壓等級，那丝瓜视频不看不行就能通過我司網站中的電纜容量計算器得出電纜容量值為0.0033uF，還能得出諧振頻率，和電流值，並且通過查看國標確認丝瓜视频不看不行需做試驗的耐壓為17.5KV。

那麽得出這些有什麽用呢?首先丝瓜视频不看不行需要知道什麽是丝瓜视频不看不行?

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫丝瓜视频不看不行。

到了這裏很多客戶可能直接以0.0033uF為電容值，直接去計算頻率值，這樣是不對的，丝瓜视频不看不行的分壓器中銘牌表示了2500PF的電容值。所以需加上2500PF。這樣還不夠，知道了電容值，還需要知道電感值。這裏一節電抗器銘牌表示的電感為60H,電流為1.25A。這樣丝瓜视频不看不行就可以算出頻率值和電流值了。對於被試品電纜一節電抗器就可以完成了。

開始接線-儀器組裝連線：

將變頻電源接上380V電源、電源輸出線接上激勵變壓器、按激勵變壓器麵板圖紙對激勵變壓器進行接線及切換夾片。用專配的可拖地電壓輸出線接電抗器，電抗器在和分壓器連接，分壓器也有專配的數據線2根，這裏隻用其中一根線(另根備用，)與變頻電源連接。然後將變頻電源、激勵變壓器、分壓器上的接地端子分別接地。很多客戶會忘激勵變壓器X尾端也要需接地，這裏需要特別注意。

最後對現場試驗可以接補償電容，也可以不接，如何接上補償電容在計算頻率時需要加上補償電容值，反之不加。加上補償電容時直接將補償電容並聯在分壓器上，接地端子接地就可以了。補償電容在做主變時需要接，因為主變電容值很小，所以在做主變時會接上補償電容。

儀器與電纜連線：

將電抗器與分壓器之間引出一根線直接連接到需試驗電纜相上即可，電纜另外兩相及屏蔽線接地，電纜另端樹丫式分開。注意:在連接電纜前需為電纜做絕緣試驗，確認每相與地及相與相之間絕緣完好。

接線完成後開通電源，開機，對變頻電源進行設置，主要修改2個地方，一個為試驗電壓，一個為耐壓時間。完成設置後第一次試驗為自動試驗，第二次為手動試驗

自動試驗：直接進入自動試驗界麵，點擊自動試驗，試驗將動找諧振點，升壓，計時及降壓

手動試驗：可以手動調整頻率找諧振點，用手動升到所需電壓，點擊開始計時，計時完成，點擊降壓停機。
