電力部門都知道大電流是廠家根據IEC標準及國家有關規定，發揮自身技術優勢，精心研製的高精度、數字化開關檢測儀器。該回路電阻測試儀采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。在測試過程一定要仔細看回路電阻測試儀接線及操作說明。

　　回路電阻測試儀接線及操作說明步驟如下：

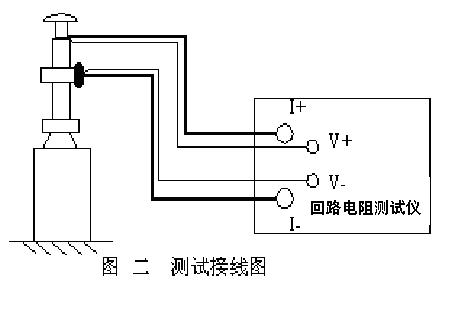

　　1、回路電阻測試儀接線：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I+、I-接線柱扭緊，細的電源線插入到V+、V-的插座內，兩把夾鉗夾住被測試品的兩端。　　

注意：測試鉗的全部連接麵應與試品可靠接觸

　　2、回路電阻測試儀接線及操作說明：

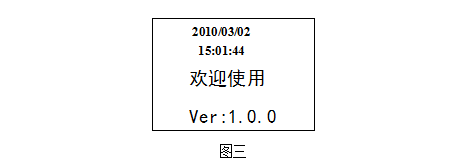

　　(1)回路電阻測試儀測試線接好後，插上電源線，打開儀器開關，開機菜單顯示如下：　　

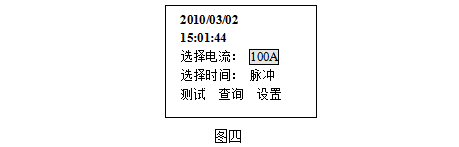

　　幾秒鍾後顯示如下：　　

　　選擇電流為50A、100A、150、200A，按確認鍵進行時間選擇，其中選擇時間包括：脈衝、30秒、1分鍾、5分鍾、10分鍾、連續。選擇好時間後按確認鍵進行測試—查詢—設置詢環選擇，如果要進行測試，可直接按確認鍵進行測試。

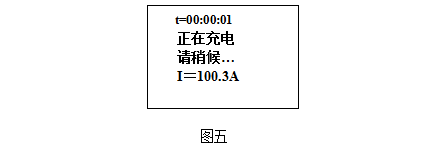

　　(2)選擇測試後進行對試品的電阻測試，回路電阻測試儀液晶首先如下界麵：　　

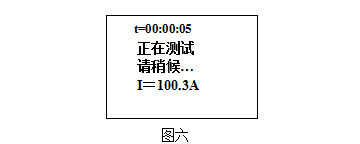

　　此時說明回路電阻測試儀正在對試品加電等待電流穩定，幾秒鍾後進行正在測試界麵，開始對測試，說明充電電流已經穩定，此時界麵為：　　

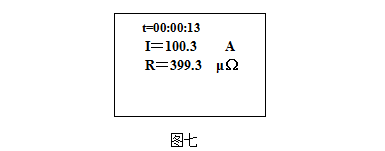

　　當回路電阻測試儀數據被測試出後，儀器將顯示測試數據如下圖所示：　　

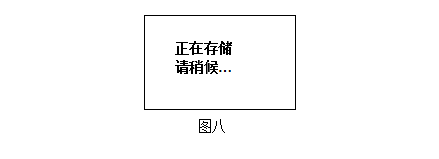

　　此時按選擇鍵進行打印數據，按存儲鍵將對當前測試數據進行存儲，顯示如下界麵　　

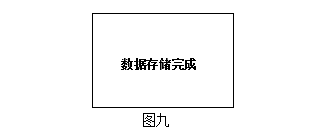

　　存儲完成後將顯示如下界麵，　　

　　之後返回到測試界麵，並顯示當前的測試數據。

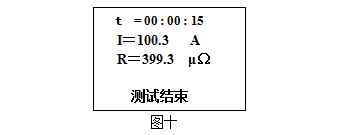

　　當測試設定的時間結束時，儀器顯示測試結束，並顯示最後的測試數據，儀器輸出電流變為零，顯示界麵如下：　　

　　此時按複位鍵重新接線進行測試或關閉電源，折除測試線，結束測試過程。

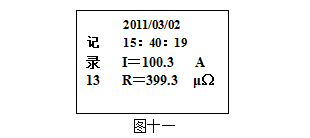

　　(3)數據查詢：在圖四界麵下按選擇鍵選擇查詢，按確認鍵進入，顯示界麵如下，此時顯示的為最後一次存儲的數據記錄。　　

　　按確認鍵顯示上一條記錄，按存儲鍵顯示下一條記錄，打印數據請按選擇鍵，如果想刪除測試記錄，請按住確認鍵責同時按選擇鍵進行所有記錄的刪除。退出請按複位鍵。

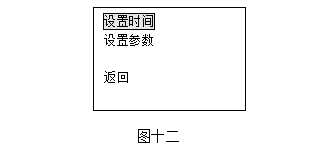

　　(4)修改時鍾：在圖四界麵下按選擇鍵選擇設置，按確認鍵進入，顯示如下：　　

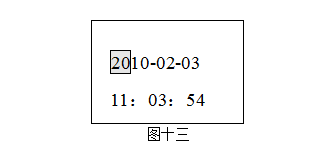

　　選擇設置時間，按確認鍵進行時間設定，修改界麵如下所示：　　

　　按選擇鍵進行光標處的數值的修改，按確認鍵進行後移。所有需要修改的修改結束後按確認鍵，此時時間開始重新更新顯示，幾秒鍾後界麵返回到圖十二所示，也可以在修改完之後按複位鍵直接返回圖四的初始選擇界麵。

　　(5)設置參數：對於設置裏麵的設置參數選項，本選項為儀器出廠時對數據標定時所需，出廠時已經調整好，客戶不需更改，此處不做說明。
