變壓器變比測試儀操作方法

　　1、接線：

　　根據被測試變壓器的具體情況正確聯接測試線夾。

　　a、單相變壓器：高壓端電纜的黃、綠線夾接被測變壓器高電壓側的接線端，低壓端電纜的黃、綠線夾接被測變壓器低電壓側的接線端。

　　b、三相變壓器：將高壓端和低壓端電纜的3色夾鉗按黃、綠、紅各對應高壓A相、B相、C相和低壓a相、b相、c相連接。

　　2、變比測量：

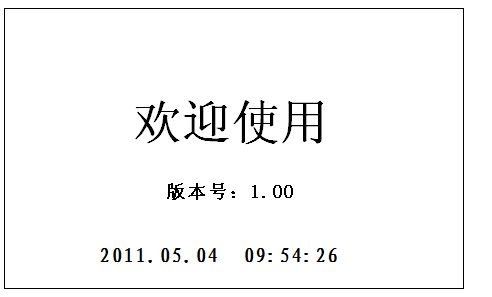

　　儀器接線完成後，插上電源線，打開電源開關，屏幕顯示見圖2。　　

圖2

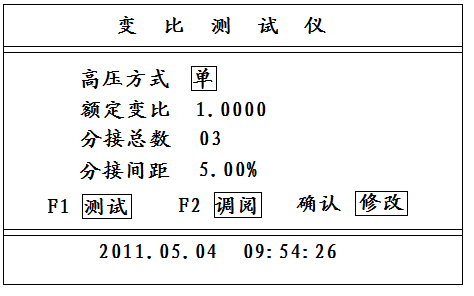

　　4秒鍾後屏幕顯示見圖3。　　

圖3

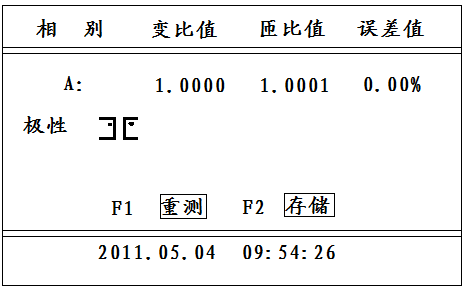

　　①如果直接測量變比，此時可以直接按F1鍵直接進入測試，顯示“正在測試”，測試結果顯示如圖4所示。　　

圖4

　　此時，可使用功能鍵F1、F2分別操作儀器進行“重測”、“存儲”,如需打印可以按打印鍵打印當前顯示的數據，當選擇存儲時儀器內部可以存儲50組數據。

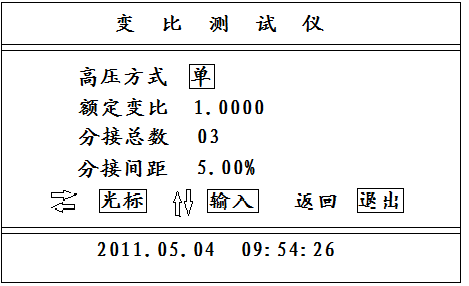

　　②如果需要改變參數，在圖2所示主菜單按下F2鍵，則屏幕顯示見圖5。　　

圖5

　　向左向右鍵按下，光標可以在各個參數之間上下循環移動，可將光標移動到需要改變的參數上;

　　向上向下鍵按下，圖5的狀態可以改變高壓方式，選擇項目包括“Y”、“D”、“單”、“Z”,可以循環選擇，選擇“單”，測試時可以測量單相變壓器或PT;光標在其他位置時可以改變數字的大小;

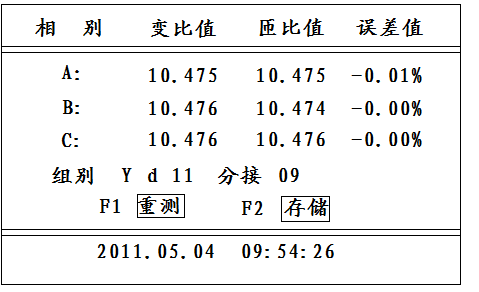

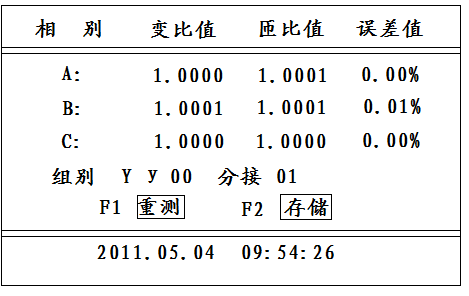

　　返回鍵按下，菜單返回到開機初始菜單;測試單相變壓器時，結果顯示如圖4所示，如果選擇三相測試時，測試結果如圖6所示。　　

圖6

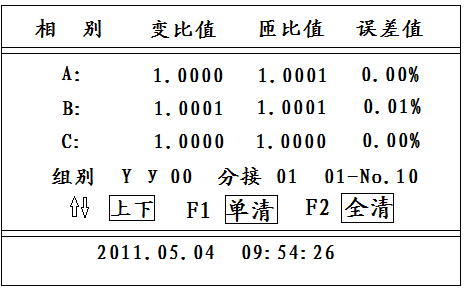

　　③如果調閱儀器內部存儲的曆史數據，在開機初始菜單下按下“F2”鍵，數據顯示如圖7所示。　　

圖7

　　按向上向下鍵改變選擇的記錄號，按F1鍵清除當前記錄，按F2鍵清除全部記錄。

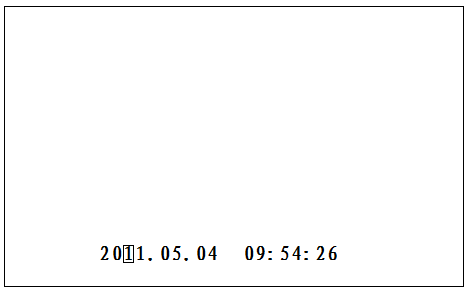

　　3、時間設置：在開機圖3界麵下，按返回鍵，屏幕顯示如下 ：　　

圖8

　　此時按向上向下鍵修改當前數值，按向左向右鍵使光標左右移動，改變所需修改的時間。修改結束後按確認鍵退出。

　　變壓器變比測試儀操作示例

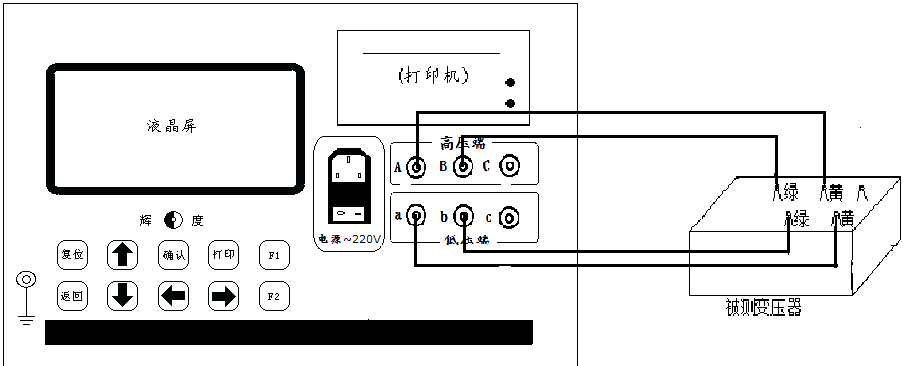

　　1、Y-d-11，電壓組合110±8×1.25%/10.5KV 的變壓器。按圖9進行接線。　　

圖9

　　打開電源開關顯示出主菜單(見圖3)，此時按確認鍵，顯示見圖5。此時可輸入額定變比值，按照變壓器銘牌上的高壓端9分接電壓值110.0，低壓電壓10.5，計算出額定變比10.476，輸入額定變比10.476，分接總數09，分接間距1.25%，輸入完成後，按返回鍵返回到主菜單，按F1鍵，儀器開始測量，測量結果見圖10所示。　　

圖10

　　此時，可按F1鍵重測一次，F2鍵存儲數據，打印鍵打印數據，按複位鍵返回主菜單。

　　2、單相變壓器，電壓組合525/√3±8×1.25%/20，按圖11接線。

圖11

　　打開電源開關，顯示主菜單(見圖3)，操作與上例相似，隻是額定變比的計算要注意，變壓器銘牌高壓端9分接電壓值(525/1.732=)303.1，低壓側電壓20，計算值是303.1/20=15.155，輸入到額定變比位置，在參數設置時，將高壓方式改成“單”，然後進行測試。測試結果與圖4相似。
