武漢輕型直流高壓發生器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。

　　一、武漢輕型直流高壓發生器使用注意事項

　　1、為確保人身安全，在此反複提醒用戶注意：控製箱及高壓塔要有良好接地以及停機後的試品及高壓塔的放電問題。

　　2、請不要遮擋控製箱的上下通氣孔，並防止異物從孔中掉入，如控製箱有風扇時，應經常檢查風扇是否正常運轉。

　　3、當高壓塔絕緣筒髒汙時請用幹布擦淨，不可用酒精，汽油等有機類溶劑擦洗，可用洗滌劑清洗絕緣筒表麵，待風幹後，方可使用;運輸或不使用時，請放入鋁合金箱內。

　　4、換保險管時，請按保險管座旁標定的安培數更換保險管。

　　5、若高壓屏蔽微安表上顯示“LOW BAT”時，請更換9V電池，以避免測量誤差，不用時，請關掉電源。

　　6、未經允許，請勿開啟控製箱及高壓塔，這會影響產品的保修。自行拆卸廠方概不負責。

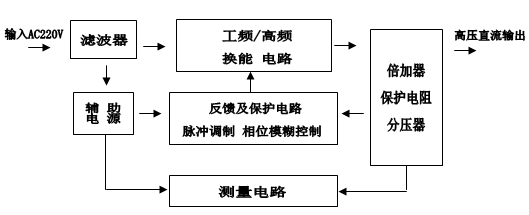

　　二、武漢輕型直流高壓發生器電氣原理框圖　　

　　三、武漢輕型直流高壓發生器使用簡單“故障”排除：

　　1、電源開關打開時，控製箱上的數顯表不亮。

　　請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。

　　2、若打開電源開關，數顯表亮，高壓顯示燈(綠燈)不亮，升不了高壓。

　　① 如果“回零”的燈亮，說明試驗後，沒有回零，請逆時針轉動高壓輸出調整旋鈕和微調旋鈕，直至“回零”燈熄滅。回到零位後，即可升高壓。

　　② “其它”燈亮，有兩種現象：1、接地保護;2、斷線保護。

　　a.可能接地線未接好，或地線不能可靠接地。請接好可靠的地線，關閉電源，重新啟動。

　　b.可能為連接控製箱與高壓塔的電纜未接好，接好電纜，請關閉電源，重新啟動;或電纜線兩端的焊接頭脫焊，也會出現此故障,請焊接好電纜兩端的焊頭，關閉電源，重新啟動。

　　c.可能控製箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

　　3、一切正常，但在未升到額定輸出電壓的過程中,出現保護。

　　① 故障顯示“過流”燈亮

　　a.試品短路或泄漏電流過大;

　　b.大電容負載時，升壓過快，關閉電源，重新啟動，減慢升壓速度。

　　② 故障顯示“過壓”燈亮

　　過壓保護整定旋鈕未置於zui大處，請順時針旋轉到zui大處，關閉電源，重新啟動。

　　4、當試品在高壓下發生短路時，由於短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障後，重新啟動。

　　5、試品故障排除後，故障顯示燈依然亮，升不上高壓。

　　電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。

　　6、如發現電壓表數字波動很大，請檢查連接電纜線的兩頭插頭、7腳屏蔽網頭及中心屏蔽線頭，是否脫焊斷開，如斷開請焊接好。
