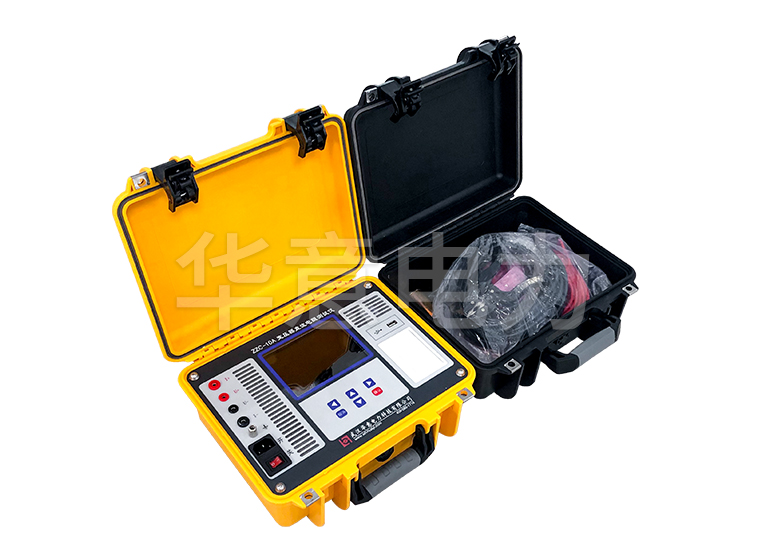

接地線成組直流電阻測試儀是專門用於測量攜帶型短路接地線以及個人保護接地線的直流電阻，其麵板及各鍵功能介紹如下。

　　1、+I -I接線柱：輸出電流端子

　　2、+U -U接線柱：電壓采樣端子

　　3、AC220V：電源插座及開關

　　4、┻ ：儀器接地端子

　　5、液晶屏：顯示數據和操作提示

　　6、打印機：打印測試結果

　　7、按鍵：主要功能詳見(使用方法)

　　接地線成組直流電阻測試儀的使用方法

　　1、接通儀器的電源線，將隨機配備的測試線取出並接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，並用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好(注意紅、黑的顏色對應，並粗線接電流端子，細線接電壓端子)。

　　2、確認無誤後，接通電源開關，顯示。

　　按“確定”鍵，進入導線參數設置界麵：

　　(1)導線長度

　　按“→”鍵，移動光標到長度，按“↑”、“↓”鍵修改數字(數字0-9遞減或遞增)，此項內容便於計算單位長度的直流電阻;

　　(2)導線截麵積

　　按“→”鍵，移動光標到截麵積，按“↑”、“↓”鍵修改數字(數字0-9遞減或遞增)，此項內容便於判斷接地線單位長度直流電阻值是否合格;

　　3、設置好各項參數，按確定鍵後,儀器自動測試，並顯示結果。
