直流電阻測試儀怎麽接線操作指南：

　　1 接好儀器電源線、保護接地端。

　　2 測量回路將專用測試導線與儀表接線柱相對應連接牢固(圖一)

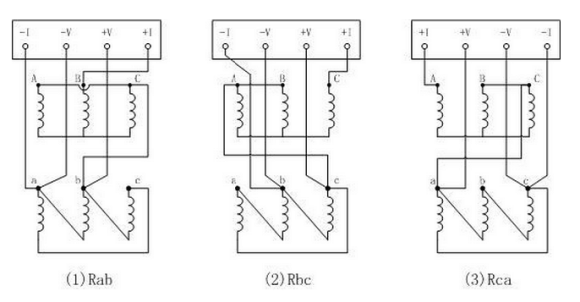

直流測量接線圖(圖一)

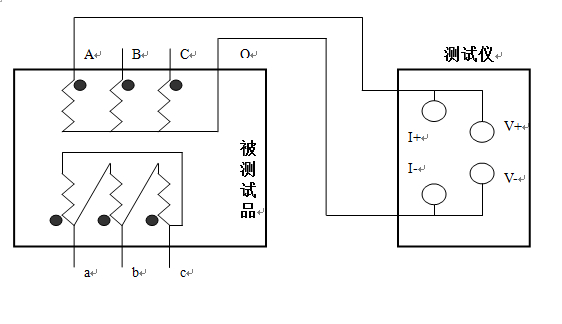

　　助磁法接線見下圖(適用於Y(N)-d-11聯接組別)。　　

　　3.電流選擇：打開電源開關。儀表大約3S左右進入開機界麵“歡迎使用電阻

　　測試儀”自動進入電流選擇界麵，按“電流鍵(50A\40A\30A\20A\15A\10A\5A\2.5A), 通過上移下移確定所需要的電流，直接進入選擇電流當前界麵。

　　4.測試：當選擇好電流後，按下測試鍵開始測試，顯示界麵提示“正在充電狀態”表明電流正在充電中，過幾秒後顯示界麵提示“正在測量狀態”。 之後在顯示電流值和電阻值維持不變時，測量欄中間有“R”閃爍。

　　在測量中，按打印鍵進入打印界麵是否編輯，無編輯直接按打印鍵打印數據，如編輯，按上下移鍵進入編輯欄修正 “繞組”“相別”“分接”內容，按確認鍵打印出數據。

　　5.測試完畢後，按“複位”鍵，儀器電源將與繞組斷開，同時放電，音響報警，這時顯示屏回到待機狀態界麵，放電音響結束後，可重新測量其它繞組或關機拆線。
