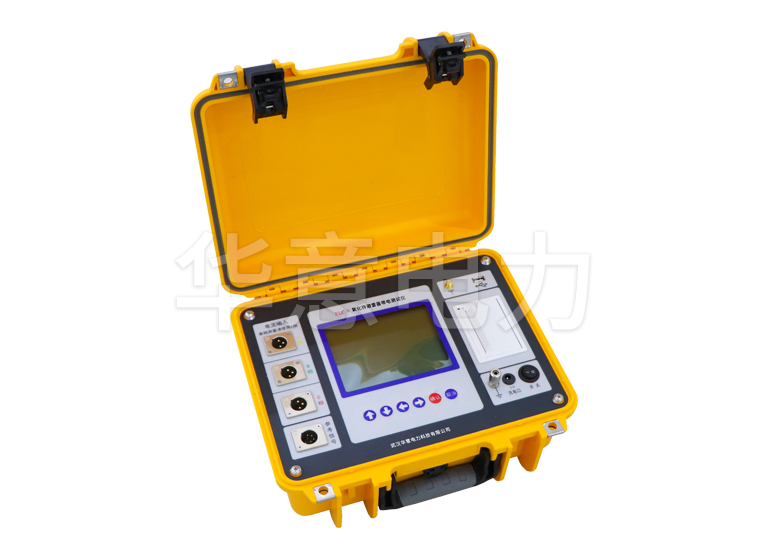

三相氧化鋅避雷器測試儀現場測試接線方法

　　(1)方式一：現場帶電接線方式(三相電壓取樣)

　　測試線接線請先接兩機的地線，再接一根電流測試線(3芯)，最後接電壓測試線(4芯)。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA)，再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT電壓發送機端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。

　　電流量程：根據主機麵板上選擇電流量程對應設置。

　　同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線;無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。

　　PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等。

　　此接線方式下做單相測試或二相測試時，隻接相應的測試線，其它線懸置。

　　(2)方式二：現場帶電接線方式(B相電壓取樣)

　　測試線接線請先接兩機的地線，再接一根電流測試線(3芯)，最後接電壓測試線(4芯隻用綠、黑兩線)。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA)，再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT電壓發送機端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。

　　電流量程：根據主機麵板上選擇電流量程對應設置。

　　同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“B相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線;無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。

　　PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等。

　　此接線方式下做單相測試或二相測試時，隻接相應的測試線，其它線懸置。

　　(3)方式三：現場帶電接線方式(感應板方式取樣)

　　測試線接線請先接兩機的地線(PT電壓發送機必須接地)，再接一根電流測試線(3芯)，最後接感應板。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA)，再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接感應板的方法，要求水平放置線框向上，感應板的柄端帶有強力磁鐵，可吸附在B相MOA的底座上，最好處於B相避雷器母線正下方，A、C兩相通過軟件推算電壓基準。

　　電流量程：根據主機麵板上選擇電流量程對應設置。

　　同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“感應板”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線;無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。

　　電壓等級：根據電壓等級來輸入，一般35KV電壓等級為35，220KV電壓等級為220，500KV電壓等級為500等。

　　此接線方式下做單相測試或二相測試時(必須包含B相)，隻接相應的測試線，其它線懸置。

　　(4)方式四：現場帶電接線方式(無電壓方式取樣)

　　測試線接線隻需要主機，不需要PT電壓發送機。請先接主機的地線，再接一根電流測試線(3芯)。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA)，再將另一端接計數器的上端，絕大多數用“0-2mA”量程。

　　電流量程：根據主機麵板上選擇電流量程對應設置。

　　同步方式：選擇“無電壓”。

　　電壓等級：根據電壓等級來輸入，一般35KV電壓等級為35，220KV電壓等級為220，500KV電壓等級為500等。

　　此接線方式下做單相測試或二相測試時，隻接相應的測試線，其它線懸置。
