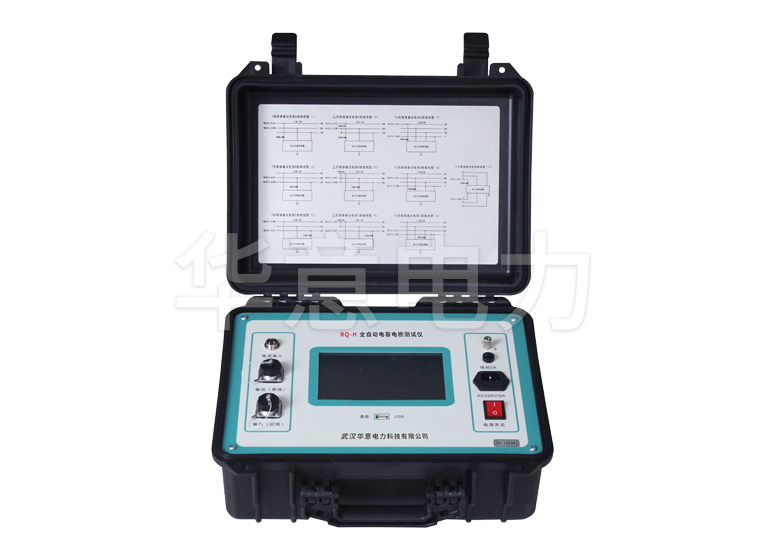

全自動電容電橋測試儀三相△形連接電容器測量方法

　　三相△形連接，儀器麵板A、B、C三相接線方式相同，具體如下所述:

　　1.黑色線接“輸出(黑線)”

　　2.紅色線接“電容(紅線)”

　　3.鉗形電流傳感器接“電流輸入”

　　△形連接被試電容A相測量接線如圖2.4所示，具體接線如下所述：

　　1.紅色夾子夾母線排A相

　　2.黑色夾子夾母線排B相

　　3.短接B、C相

　　4.鉗形電流傳感器套在高壓電容組A相引線上　　

圖2.4　△形連接被試電容A相測量接線

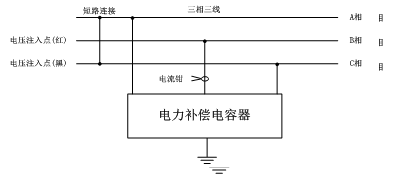

　　△形連接被試電容B相測量接線如圖2.5所示，具體接線如下所述：

　　1.紅色夾子夾母線排B相

　　2.黑色夾子夾母線排C相

　　3.短接A、C相

　　4.鉗形電流傳感器套在高壓電容組B相引線上　　

圖2.5　△形連接被試電容B相測量接線

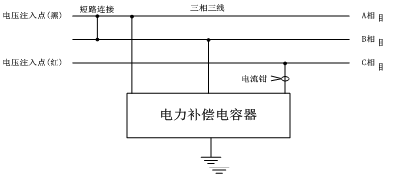

　　△形連接被試電容C相測量接線如圖2.6所示，具體接線如下所述：

　　1.紅色夾子夾母線排C相

　　2.黑色夾子夾母線排A相

　　3.短接A、B相

　　4.鉗形電流傳感器套在高壓電容組C相引線上　　

圖2.6　△形連接被試電容C相測量接線
