衝閃法測試電力電纜故障距離

　　(1)電纜故障性質診斷

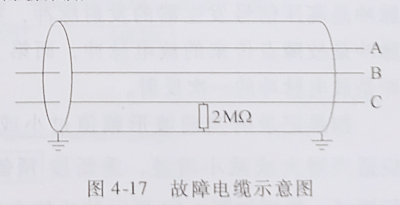

　　如圖4-17所示,這是一個10kV交聯聚乙烯電纜,全長600多米,對電纜的絕緣和連續性測量後得知,電纜發生單相(C相)對地故障,絕緣電阻2MΩ,屬高阻故障,可用脈衝電流法測試故障距離。

　　(2)測試接線

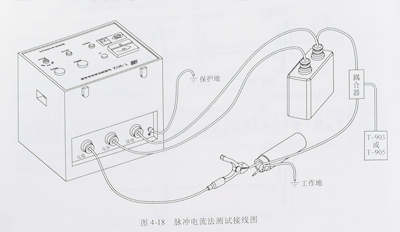

　　按圖4-18所示的脈衝電流法測試接線圖進行接線,把測試高壓發生器、電容、脈衝電流耦合器和電纜故障測距儀接好,注意保護地和工作地不要接到一個點上。

　　在“單次”放電方式下操作高壓信號發生器,使電壓升到能使故障點擊穿的程度。此時按下“單次”放電按鈕後,電壓表迅速回擺。然後開始操作電纜故障測距儀,用脈衝電流法測試故障點的距離。

　　(3)脈衝電流法的測試步驟

　　1)儀器調整:

　　按電纜故障測距儀的開/關鍵打開儀器;按動方式鍵,使電纜故障測距儀工作在“脈 衝電流”工作方式下;按動波速鍵,調整波速至電纜的波速值(此波速值是在低壓脈衝方式下通過全長測試,校正後的波速值。如不知道精確全長,可根據是何種絕緣介質用經驗波速值,例如本電纜是交聯聚乙烯絕緣的,可調整波速至170m/μs);按動範圍鍵,選擇儀器的工作範圍,所選擇的工作範圍應大於且最接近所測電纜的全長 (例如本電纜長度為600多米,合適的範圍值應選擇為680m那一擋)。

　　經檢查確認儀器完好、接線無誤後,即可以進行測試。把增益旋鈕旋至較小的位置,按動預備鍵,儀器處於等待觸發工作狀態,顯示器正中間顯示一條筆直的線,下邊沿顯示“延時時間μs等待”提示符(注:延時時間的意義與怎樣調整詳見儀器說明書,這裏不再詳述)。

　　2)放電波形的記錄:

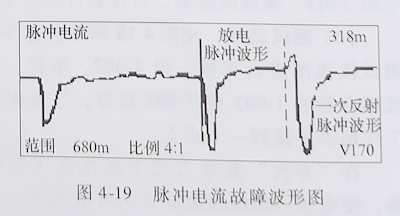

　　按動測試高壓發生器的單次放電按鈕,把衝擊高壓加到電纜上,使故障點放電。這時,電纜故障測距儀被觸發,顯示出新的當前波形,如圖4-19所示,其中第一個脈衝是高壓信號發生器的發射脈衝,第二個脈衝是故障點傳來的放電脈衝,而第三個脈衝是放電脈衝的一次反射。

　　如果記錄的當前波形幅值過小或過大, 應適當增大或減小增益,重新按預備鍵進行測試。得到如圖4-19所示的比較合適的波形圖後,如波形圖中一樣把零點實光標放到故障點放電脈衝的下降沿,把虛光標放到放電脈衝一次反射的上升沿處,右上角顯示的318m就是故障距離。
