60kVA/120kV調感式丝瓜视频不看不行試驗裝置

　　一、被試品對象及試驗要求

　　110kV等級互感器，CVT，電容量0.01-0.02uF，試驗頻率為50Hz，試驗電壓不超過80kV。

　　二、工作環境

　　1. 使用環境溫度: -10℃～+50℃

　　2 相對濕度: ≤90%(25℃)

　　3 工作頻率: 50Hz±0.5Hz

　　4. 相對濕度：≤90%RH;

　　5. 海拔高度: ≤1000米;

　　三、裝置主要技術參數及功能，

　　1. 額定容量：40kVA;

　　2. 輸入電源：220V，頻率為50Hz;

　　3. 額定電壓：80kV;

　　4. 額定電流：0.5A;

　　5. 工作頻率：50Hz;

　　6. 波形畸變率：輸出電壓波形畸變率≤1%;

　　7. 工作時間：額定負載下允許連續5min;過壓1.1倍1分鍾;

　　8. 溫 升：額定負載下連續運行5min後溫升≤65K;

　　9. 品質因素：裝置自身Q≥10(f=50Hz);

　　10. 測量精度：係統有效值1.5級;

　　四、設備遵循標準

　　GB10229-88 《電抗器》

　　GB1094　　《電力變壓器》

　　GB50150-91　《電氣裝置安裝工程電氣設備交接試驗標準》

　　DL/T 596-1996 《電力設備預防性試驗規程》

　　GB1094.1-GB1094.6-96 《外殼防護等級》

　　GB2900　《電工名詞術語》

　　GB/T16927.1~2-1997《高電壓試驗技術》

　　五、係統配置及其參數

　　1. 激勵變壓器 5kVA/10kV 1台

　　a) 額定容量：5kVA;

　　b) 輸入電壓：0-250V，單相;

　　c) 輸出電壓：5kV;

　　d) 結 構：幹式;

　　e) 重 量：約45 kg;

　　2. 控製箱 5kVA/220V 1台

　　a) 額定輸出容量：5kVA

　　b) 工作電源：220±10%V 工頻

　　d) 輸出電壓：0 - 250V，

　　g) 額定輸入電流：20A

　　h) 額定輸出電流：20A

　　i) 運 行 時 間：額定容量下連續5min

　　j) 額定容量下連續運行5min元器件最高溫度≤65K;

　　k) 噪 聲 水 平：≤50dB

　　l)重 量：約20kg;

　　3. 可調電抗器 20kVA/40kV 3節

　　a) 額定容量：20kVA;

　　b) 額定電壓：40kV;

　　c) 額定電流：0.5A;

　　d) 電 感 量： 250H-510H/單節可調

　　e) 品質因素：Q≥10 (f=50Hz);

　　f) 重 量：約45kg;

　　六、供貨清單一覽表

　　(一)配置設備一覽表

　　(二)設備附件一覽表

　　七、設備技術性能

　　7.1.1輸出電壓波形好，回路處於工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。

　　7.1.2需要電源容量小。由於回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。

　　7.1.3當試品發生擊穿，回路失諧，電抗器立即起到限製短路電流作用，回路電流隻有正常工作電流的1/Q，不會加劇對被試品的破壞。

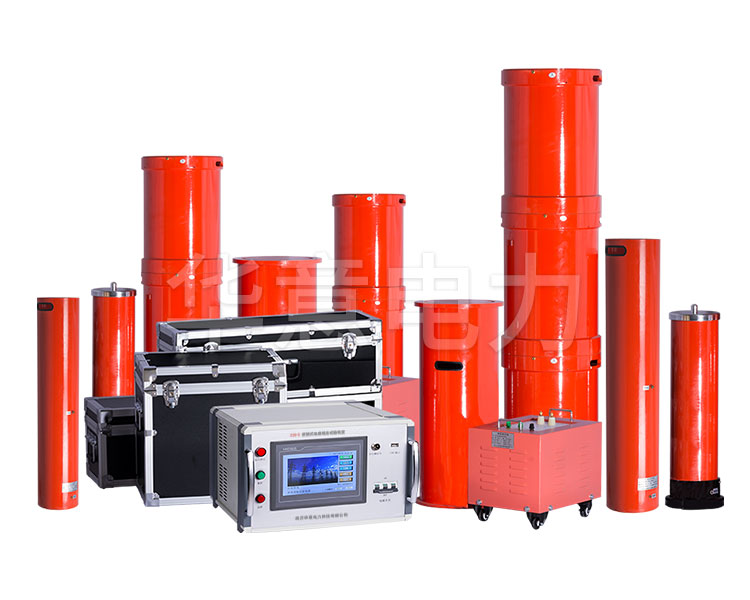

　　7.1.4該裝置為幹式組合式丝瓜视频不看不行裝置，由幹式試驗變壓器(勵磁變壓器)和一台幹式電抗器組成。

　　7.1.5本裝置整套設備應為組合式，適合現場使用。

　　7.1.6調壓控製箱有過流保護功能，過流保護采用撥碼整定。

　　7.1.7本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬範圍的調節其電感值，

　　7.2丝瓜视频不看不行升壓設備

　　電抗器與勵磁變壓器

　　7.2.1電抗器的電感值與額定電感值之差不超過額定電感值的-5%～+3%。

　　7.2.2電抗器絕緣水平能耐受其額定電壓的1.2倍工作頻率電壓作用lmin不發生閃絡、擊穿。

　　7.2.3電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大於45K。

　　7.2.4電抗器在額定電壓下，5min內進行兩次高端對地短路放電，整個裝置不發生損壞。

　　7.2.5電抗器局部放電試驗在裝置自身係統下進行，在額定電壓下不大於10pC。

　　7.2.6調感電抗器操作性能平穩、靈敏、無卡澀，並可連續可調，氣隙位置指示與電感值有對應關係，指示位置應正確、可靠。

　　7.2.7電抗器操作係統的連接為軟連接，具有一定的調節範圍。

　　7.2.8電抗器空載損耗耐壓後值與耐壓前值之比不大於1.02倍。

　　7.2.9勵磁變壓器的直流電阻、變比、絕緣電阻、介損性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。

　　7.2.10幹式勵磁變壓器溫升性能滿足額定容量條件下繞組溫升不大於45K，絕緣不開裂。

　　7.2.11勵磁變壓器絕緣水平應耐受工作頻率下的1.2倍額定輸出電壓作用5min，不發生閃絡、擊穿。
