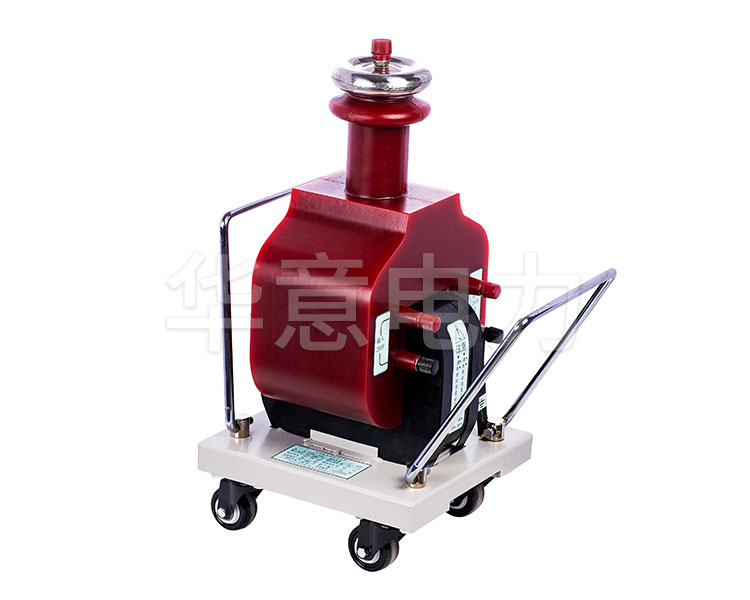

幹式試驗變壓器在高壓測試試驗中作用明顯，是廣大測試人員運用較為頻繁的儀器設備之一，下麵丝瓜视频不看不行來簡單了解一下幹式試驗變壓器的規範測試步驟，幫助大家提高試驗測試效率。

　　一、幹式試驗變壓器的單台使用

　　1、試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，否則將危及人身與設備的安全。

　　2、操作前必須熟悉試驗變壓器與電源控製箱的電氣原理及使用方法。

　　3、按接線圖接線。

　　4、準備工作和安全措施就緒，空試一次設備。

　　5、接上被試品。

　　6、合上電源，控製箱(台)電源指示燈亮。

　　7、按下合閘按鈕，合閘指示燈亮。

　　8、順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。

　　9、持續規定耐壓時間並注視電流表及被試品。

　　10、耐壓時間到，注視kV表並迅速將調壓器回零。

　　11、用放電棒經電阻放電，然後直接接地放電。

　　12、高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。

　　二、幹式試驗變壓器的多台串激

　　1、概述

　　多台幹式試驗變壓器串激組合成係列試驗裝置，由於分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。

　　2、工作原理

　　串激係列高電壓試驗裝置，除最高電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和後一級試驗變壓器初級繞組參數相同。

　　由控製箱(台)供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。

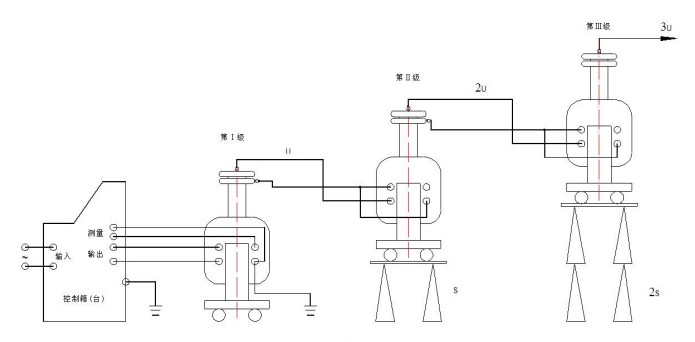

　　3、組裝接線

　　4、串級組合方式

　　4.1當兩台試驗變壓器作串級聯接時，第I台與第II台試驗變壓器容量之比為2：1，總容量為第I台容量，總電壓為兩單台最高輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩台串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。

　　4.2當三台試驗變壓器作串級聯接時，則三台容量之比為3:2:1，總容量同樣為第I台容量，總電壓為三台輸出電壓之和。

　　注：無論兩級串、三級串，輸出電流嚴禁超出最後一級額定電流。

　　三、特別說明

　　本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。

　　試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，並與人保持足夠安全距離。

　　在串級高壓試驗時，應特別注意檢查II級、III級的接線正確性，接反會造成輸出電壓為零，可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。
