地下電纜故障定位儀多脈衝測試法
發布時間：2021-07-15 10:15:58
瀏覽次數：3854
丝瓜视频色版安卓電力專業生產地下電纜故障定位儀，接下來為大家分享電纜故障測試儀在測試中的幾個技術問題解答。
多脈衝測試法基本原理：

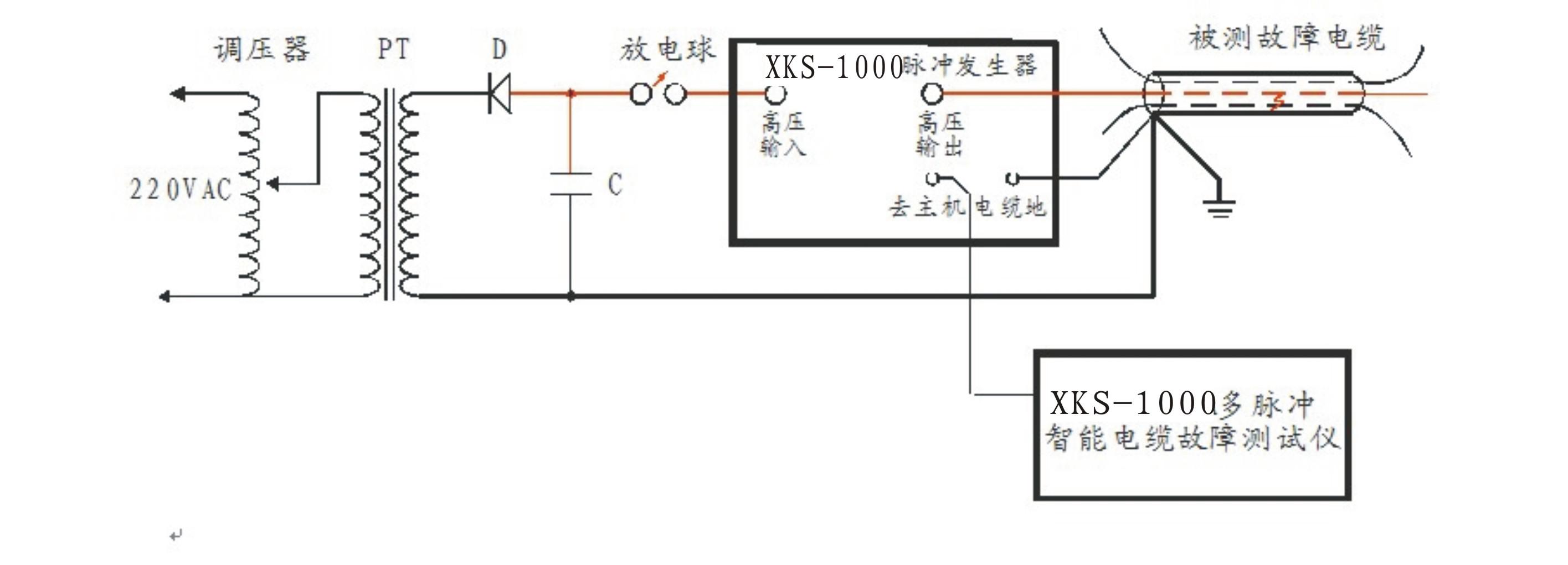

多脈衝智能電纜儀係統的組成方框圖如圖所示
作為采用多脈衝法的電纜故障測試係統，本套儀器包括可以產生單次衝擊高壓的“一體化高壓發生器”、“多脈衝產生器”、和測試波形分析處理的“多脈衝智能電纜故障測試儀”。
簡單工作原理：
“多脈衝產生器”的作用是將“一體化高壓發生器”產生的瞬時衝擊高壓脈衝引導到故障電纜的故障相上，保證故障點能充分擊穿，並能延長故障點擊穿後的電弧持續時間。同時，產生一個觸發脈衝啟動“多脈衝自動觸發裝置”和電纜故障測試儀。“多脈衝自動觸發裝置”立即先後發出多個測試低壓脈衝，經“高頻高壓數據處理器”傳送到被測故障電纜上，利用電纜擊穿後的電流電壓波形特征，將形成的反射脈衝記錄在顯示屏上。

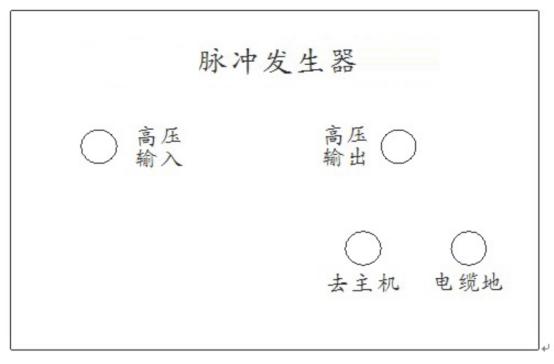

多脈衝發生器的麵板結構示意圖如圖所示：
