一、SF6繼電器在低溫環境下的器件有哪些？

　　SF6氣體密度繼電器主要用於監測斷路器中SF6氣體密度的變化。在運行過程中，SF6繼電器在極端溫度下SF6氣體密度較差，導致誤差增加。因此，研究SF6繼電器在極端溫度下的性能具有重要意義。

　　SF6繼電器的檢測裝置主要分為恒溫控製箱和校準平台兩部分。兩者的運行都需要在極端溫度環境下進行。

　　高低溫控製箱可用於控製溫度在-40°C和160°C之間，然後可以使用SF6繼電器進行精確檢測。

　　為了連接數據，控製箱和平台必須配合使用，這樣才能有效調節它們之間的氣源壓力和溫度。

　　校準軟件會根據溫度自動讀取並存儲測試值，包括觸點動作值和觸點返回值。

　　由於壓力值與溫度之間存在一定的曲線關係，可以通過兩者關係的變化來判斷SF6繼電器的動作值是否合格。

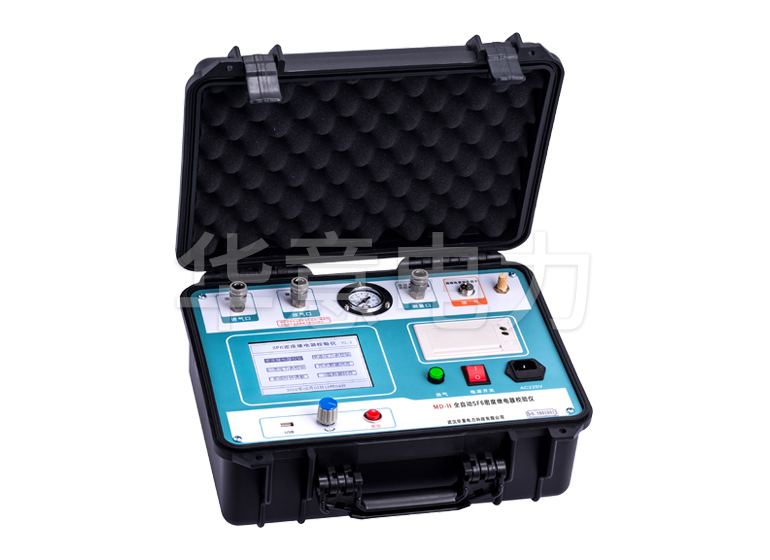

　　二、SF6繼電器校驗設備的技術特點

　　1、設備具有SF6充氣係統，可幫助密度繼電器測試樣品方便快捷地進行充氣。

　　2、本裝置同時具有兩種傳感器，即相對壓力傳感器和絕對壓力傳感器。由於SF6氣體密度繼電器的種類很多，這兩種傳感器的作用就是測量不同種類繼電器的值。

　　3、與SF6氣體檢測相比，傳統的密度繼電器校驗儀存在一定的測量誤差，因此實際操作中一般采用SF6氣體檢測，以提高檢測效率和精度。

　　三、SF6繼電器設備調試注意事項

　　1.保證讀取壓力值的準確性

　　測試過程中發現SF6繼電器上的數值與係統采集的壓力值不匹配，存在相當大的誤差。

　　問題原因：

　　一、因為管道的粗細容易發生較大的變化，壓力傳遞相對不穩定，使得瞬時壓力不平衡；

　　二、如果在低溫環境下，SF6繼電器在供氣口近、遠端的壓力指示值不匹配，且近端大於遠端，則表示安裝位置之間的距離四個密度繼電器的數量和送風口的位置不相等；

　　三、由於密度繼電器的位置距離壓力傳感器的位置較遠，會出現讀數不及時的現象。

　　針對這三個問題，可以對管道進行具體的改進，如：更換SF6繼電器的安裝架，調整位置，使繼電器位置與供氣口位置的距離相等；

　　調整壓力傳感器的安裝位置，在繼電器近端附近改變，以提高讀取壓力值的及時性和準確性。

　　2.保證讀取溫度值的準確性

　　調節高低溫恒溫控製箱內的溫度，控製在-40℃，然後將SF6繼電器放入其中兩小時後進行測試。

　　檢查時發現係統調整後讀取的溫度為-33°C，而不是-40°C。產生這種現象的原因是SF6氣體會隨著壓力的升高而液化。

　　然後放出一定的熱量，使氣路附近的試驗溫度高於調節溫度。為使實際環境溫度達到-40℃，應調整溫度傳感器的位置，使其遠離氣路。
