（一）XZB-指生產廠家代碼
160kVA指設備能輸出的最大額定容量，單位為kVA；
/40kV指設備能輸出的電壓等級，單位為kV。
（二）XZB-B 變頻調感式發電機交流耐壓裝置技術指標
1．額定電壓：40kV---滿足10kV發電機的交流耐壓試驗。
2．輸出電壓波形畸變率：<1.0％。
3. 允許連續工作時間：額定條件下一次性工作5分鍾。
4．裝置自身品質因數：Q>50。
5．發電機試驗時滿負荷下品質因數：Q>15（與負載相關）。
6．輸入電源：單相380V。
7．頻率調節範圍：20Hz～300Hz。
8．係統測量精度：1.5％。
9．裝置具有過壓、過流、零位啟動等保護功能。
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防性試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）設備主要配置及技術參數說明：
1.變頻控製源一台：
額定功率：16kW
輸入電壓：單相 380V±15%；50Hz
輸出電壓：0～400V單相
輸出電壓頻率：20～300Hz；0.1Hz步進可調
頻率不穩定度：≤0.02%
輸出電流：0～40A
2. 電抗器（共二台）：40kV/2A
額定工作電壓：40kV
額定工作電流：2A
額定電感量：50.6H
連續工作時間：5分鍾
溫 升：小於60度
工作頻率：20~300Hz
3. 激勵變一台：
額定容量：16kVA
輸入電壓：400V
輸出電壓：4kV
輸出電流：4A
4. 電容分壓器：
自身容量：2000pF
工作頻率：20～300HZ
額定電壓: 50kV/2000pF
5．測試線及附件壹套：內部連接線一套
第三章 XZB-B 變頻調感式發電機交流耐壓裝置設備應用

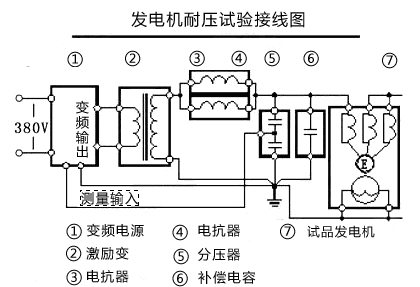

水力發電機的交流耐壓試驗：
1．30MW發電機出口電壓不大於11KV，試驗電壓為30.5kV，試驗頻率為50Hz
（1）發電機容量：30MW ；出口電壓：11KV； 對應的電容量為0.4μF 最高耐壓試驗值30.5kV。
（2）諧振頻率：1/6.28×√25.3×0.4×10-6=50Hz；
50Hz下最大被試電容量時的試驗電流：50×6.28×0.4×10-6×30.5×103=3.85A。
（3）選擇設備：16kW變頻控製源； 40kV/2A電抗器二台並聯； 16kVA（4kV/4A）勵磁變； 50kV分壓器。
2．耐壓時電抗器選用說明
（1）上述配置是按照最大負載計算出的配置方案；
（2） 對相對較小或試驗無電容量試驗時，為了達到諧振，一般將二節電抗器串聯回路中，即可達到諧振。
第四章 調頻電源詳細使用介紹
4.1.設備基本說明
4.1.1.電源：
l
將380V的二根火線直接與調頻電源的“輸入”連接。

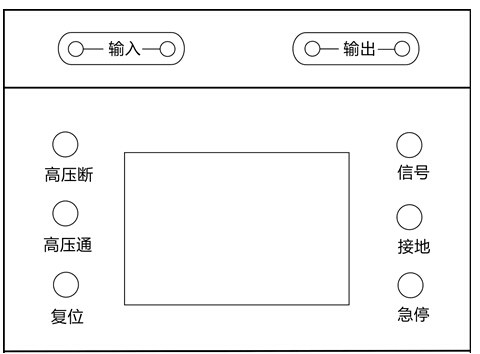

4.1.2.操作麵板說明
圖1
1. 高壓斷：總電源上電指示。
2. 高壓通：負責計算機部分的電源供給。
3. 複位：負載失諧、變頻源過熱以及其它保護動作後的故障複位。
4. 停止：發生緊急情況的應急中斷按鍵。
5. 信號：用於接入分壓器低壓臂，最大電壓100V，輸入阻抗10M。
6. 接地：用於係統安全接地。
7. 液晶顯示器：用於係統各參數、波形、菜單等的顯示。
8. 輸入：電源接入，直接在380V電源電源的兩根火線上接入。
9. 輸出：調頻電源輸出至勵磁變壓器輸入。
4.1.3.接通電源
操作箱在上電後啟動“電源開關”， “電源指示”燈亮，液晶點亮顯示。
注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有複位。此時應該切斷電源，將儀器置於通風處靜置1小時左右，待內部適當降低溫度後再啟動電源。
當風扇經常性的不啟動時，建議立即與廠家聯係。
當設備出現不可恢複性故障時，請不要自行拆卸儀器。
4.2 觸摸屏顯示器：
調頻電源的控製屏幕為全觸摸屏，你隻需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

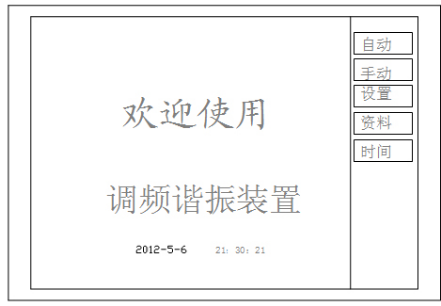

4.2.1.開機後，液晶的顯示界麵如圖2所示。
圖2
l 自動、手動：選擇試驗模式；
l 設置：各種試驗參數的設置；
l 資料：查看和輸出試驗記錄；
l 時間：設置試驗時間；
4.2.2.試驗參數設置：在每次試驗前必須正確設置當次試驗是的各種參數！

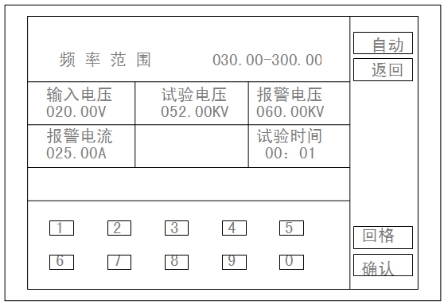

點擊“設置”後，液晶的顯示界麵如圖3所示。
圖3
l 試驗頻率：選擇自動調諧時的頻率區間，自動調諧時在此區間內掃頻。
1. 下限頻率最高為100HZ，上限頻率最低為150HZ。
2. 當第一次試驗時建議采用30HZ～300HZ進行掃描。
3. 當已經知道大概頻率範圍時，可以選定在適當的頻率段掃描，以減少試驗時間。
l 輸出電壓：設置調諧時輸出電壓的初此值。
1. 對Q值較低的試品如發電機、電動機、架空母線，初此值設定為30～40V；
2. 對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為10～15V。
l 設備電壓：本套諧振裝置可輸出的最高電壓值。
該項數值是在產品出廠和設備維修時用於調節測量精度使用的，在現場試驗時，請勿調整。
l 試驗電壓：設置試驗電壓的最高值。
丝瓜视频不看不行的電壓跟蹤係統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉範圍內，因此，丝瓜视频不看不行強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低5％Ue。
l 報警電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗。
一般比試驗電壓高10%。
l 報警電流：設置輸出電流的最高值。
在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流的2/3。
l 運行時間：設置試驗電壓的加壓時間。
00:01指試驗時間為1分鍾，其餘的依此類推。
l 確認：移動需要設置的位置。
當設置完某一參數後，點擊“設置”自動保存該參數並進入下以設置項。
l 1～0：數字鍵：選擇需要設置的數值。
l 020.00位置：按數字時顯示需要值。
l 退格：改變設置位數。
l 返回：設置完成後返回到圖2界麵。
點擊“返回”後，保存所有設置了的參數，進入到試驗界麵。
注意：因為你是第一次使用丝瓜视频不看不行的設備，建議在進行試驗操作前仔細檢查你的當次設置是否符合試驗要求。具體做法就是在試驗前你再次點擊“設置”，進入圖3界麵，依次檢查每一項參數，確認與試驗要求符合後再點擊“返回”進入待試驗的圖2界麵。
