丝瓜视频色版安卓電力是一家專業研發生產便攜式三相電能質量分析儀的廠家，本公司生產的便攜式三相電能質量分析儀在行業內都廣受好評，以打造最具權威的“便攜式三相電能質量分析儀“高壓設備供應商而努力。

電能質量分析儀，是對電網運行質量進行檢測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。

1.2便攜式三相電能質量分析儀型號主要特點

1. 一種電能質量分析專用儀表。

2. 使用ARM和DSP以及16M字節的存儲器；

3. 儀表使用觸摸屏，使操作更簡單、方便；

4. 可進行測量，並保存數據，將其上傳到PC機進行分析；

5. 模塊化結構，設計合理，運行可靠。

6. 中文菜單操作，簡單易學。

7. 可使用USB盤更新儀表軟件，軟件升級簡單、方便；

8. 在PC機上用電能質量數據分析軟件對測量數據進行詳細分析。

1.3便攜式三相電能質量分析儀型號技術指標

1. 儀表基本功能

表3-1 儀表檢測功能一覽表

項目	描述
電壓/電流/頻率	可測量三相電壓、零線電壓、三相電流、零線電流、頻率等
諧波測量	可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖
功率測量	可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等
三相不平衡測量	可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量
浪湧電流	可記錄至少40個浪湧電流事件
波動/閃變	波動、短時閃變、長時閃變測量
驟升/驟降	可記錄電壓驟升、驟降事件，最多可記錄40個事件
監測記錄	可長時間記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鍾可調。
數字示波器	可用於查看電壓/電流信號波形

表 3-2各項檢測功能準確度指標

	可測量範圍	測量精確度	說明
電壓/電流/頻率	三相電壓：10～700V(真有效值) 三相電流：0.5～1000A(真有效值，選配1000A電流傳感器) 零線電流：0.5～10A(真有效值) 頻率：40～70Hz	電壓：±0.5% 電流：±0.5% 頻率：讀數±0.01Hz	此處以A相電壓頻率作為測量頻率
諧波測量	電壓諧波：總諧波+1～50次諧波。電流諧波：總諧波+1～50次諧波。	電壓諧波：±0.1(%r) 電流諧波：±0.05(A)
功率測量	有功：0.05～700KW 視在：0.05～700KVA 無功：0.05～700KVAR 功率因數：0.00～1.00 有功電能：0.01～10000kWh 視在電能：0.01～10000kVAh 無功電能：0.01～10000kVARh 平均功率因數：0.00～1.00	有功：讀數±50W 視在：讀數±50VA 無功：讀數±50VAR 功率因數：讀數±0.005 有功電能：讀數±0.05kWh 視在電能：讀數±0.1kVAh 無功電能：讀數±0.1 kVARh 平均功率因數：讀數±0.005
三相不平衡	基波電壓：10～700V(真有效值) 基波電流：0.5～1000A(真有效值) 基波頻率：40～70Hz 相角：0～360o 不平衡度：0.0%～100%	電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3 o 電壓不平衡度：讀數±0.2% 電壓不平衡度：讀數±1%	此處以A相電壓頻率作為總測量頻率
監測記錄	可記錄參數：三相電壓、三相電流、零線電流、電壓諧波（總諧波+1～25次諧波）、電流諧波（總諧波+1～25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變	同以上相關項	監測時間最大可達960小時
驟升驟降	電壓驟升、電壓驟降以及暫時斷電		最多可記錄40個事件
波動	電壓波動量：0.1%～10.0%	測量誤差

2. 其他技術指標

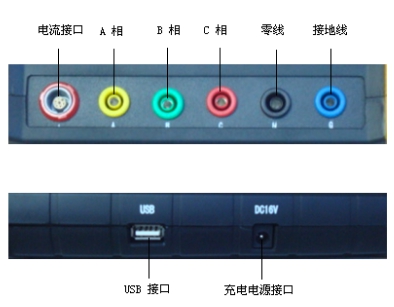

   電壓信號輸入回路：
     直接接入，輸入阻抗：1MΩ，20pF
     測量範圍：電壓真有效值　10～700V(有效值)
     尖峰電壓：1000V
     功率消耗：小於0.5VA/相
   電流輸入回路：
     間接接入
     測量範圍：電流真有效值　1A,5A,10A,100A,1000A（選擇對應電流傳感器）
     浪湧電流：1000A(選用1000A電流傳感器)
     功率消耗：小於2.0VA/相
測量信號頻率範圍：40Hz～70Hz
顯示屏： 320×240 彩色圖形LCD + 觸摸屏
內存容量：16 M字節FLASH
外部存儲接口：USB（可插接U盤）
工作電源：可充電鋰電池，充滿可工作5～6小時
外接電源：AC100～240V/DC16.8V-1A 電源適配器/充電器
