六路差動保護矢量分析儀是一種可以同時測量一次側電流、二次側電流和二次側電壓既而做分析得出報告的儀器，儀器精確測量一次側電流、二次側電流和二次側電壓可以分析三相不平衡度和六角向量圖等，並可以輸出Word和Excel文件，無需上位機軟件，方便用戶後期處理報告。
儀器采用高精度數據采集芯片具有模擬量24位ADC精度，DSP處理數據，配ARM和TFT觸摸屏，顯示測量數據直觀方便操作。
1. 同時測量二次側1至3路交流電壓；
2. 同時測量一次側1至3路交流電流；
3. 同時測量二次側1至3路交流電流；
4. 測量電壓間、電流間、電壓與電流間的相位（一次側二次側電流之間角度）；
5. 測量電網頻率；
6. 測量有功、無功和視在功功率；
7. 測量功率因數；
8. 三相電電壓電流不平衡度檢測；
9. 二次側相電壓範圍：1-500V, 二次側電流範圍：1mA-10A，一次側電流：100mA-5A；
10. 顯示六角向量圖（一次側和二次側混合）；
11. 作為漏電流表使用；
12. 低功耗設計，市電供電內置充電電池作為備用電源；
13. 自動量程，鼠標操作人性化設計；
14. 數據保存可通過U盤導出，方便用戶數據處理；
15. 可通過微型打印機將現場測量的數據打印出來；
16. 導出文件Word和Excel格式文件，方便打印報告。
1.2技術參數
類型 |
範圍 |
單位 |
誤差 |
分辨率 |
電壓 |
1～500 |
V |
0.3%×量程 |
0.01V |
一次側電流 |
0.1～5 |
A |
0.3%×量程 |
0.0001A |
二次側電流 |
0.001～10 |
A |
0.3%×量程 |
0.0001A |
有功功率 |
0.001～5k |
W |
0.3%×量程 |
0.1W |
無功功率 |
0.001～5k |
VAR |
0.3%×量程 |
0.1VAR |
視在功率 |
0.001～5k |
VA |
0.3%×量程 |
0.1VA |
頻率 |
45～65 |
HZ |
0.1%×量程 |
0.01HZ |
相位 |
0～360 |
° |
±1° |
0.1° |
第二章 操作使用方法
2.1 測量使用說明
1. 開關機
將儀器電源線插入儀器【電源接口】，另一端插入市電電源口，注意本儀器工作在180-240V工頻為50Hz的交流電壓下。打開電源開關，液晶顯示屏顯示開機界麵、儀器型號，如果未出現開機界麵請檢查儀器是否通電或者儀器保險是否熔斷，保險在電源接口處。設備由於使用係統軟件開機速度略慢，請耐心等待。關機可直接關閉電源。備用電源充電時請確定開機，但無需打開備用電源開關。由於備用電源屬於一般應急使用，工作時間短。
2. 設備配件說明
設備配件有5A電流鉗3隻，10A電流鉗3隻，電壓測試線四根，可按照【測量接線】章節插入香蕉座。由於本設備采用TFT彩色觸摸屏。係統配U盤一隻，用於保存測量數據。
3. 測試界麵
如下圖為測試界麵

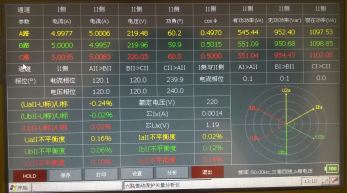

圖一、測試界麵
進入測試界麵可以看到測試信息，界麵底部為操作菜單欄，可進行HOLD（數據保持）、保存、打印、設置、接線判斷、退出操作。
本儀器實時采集顯示數據，如要進行數據保存、打印、設置、分析功能，需要先點擊HOLD按鍵，是數據保持，再進行相應操作。
上麵五欄：顯示三相一次側電流、二次側電流、二次側電壓、二次側電流與二次側電壓之間功角及功率因數、二次側有功功率、無功功率和視在功率；
中間三欄：顯示電壓間、電流間相位關係，A1、B1、C1分別代表一次側A相、B相、C相，AII、BII、CII分別代表二次側，二次側分電壓和電流。
下麵六欄：顯示電壓、電流不平衡度以及額定電壓等信息。
例如：
【電壓相位】AII>BII表示電壓A相提前電壓B相120.1°；
【電流相位】AII>BII表示電流A相提前電流B相120.1°；
【相位差】AI>AII表示一次側電流提前二次側電流0.1°；
【不平衡度】：顯示二次側電壓電流的不平衡度具體數值。
【相量圖】本係統可顯示一次側電流和二次側電壓、電流之間的相位關係，用戶方便快捷的分析出測量線路的角差及相位關係，具有直觀、準確等特點。
4. 操作
設備采用鼠標與觸摸屏雙操作方式，方便客戶操作。
2.2 測量接線
1. 三相三線二次側接線方法
如下圖：
圖二、三相三線接線示意圖
電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。
注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。
電流線的連接：將電流一次側、二次側分別對應接口接好，請注意不要鉗反，以免測量出現180°相位差。
2. 三相四線二次側接線方法
如下圖：
圖三、三相四線接線示意圖
電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入本儀器的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。
電流線的連接：將電流一次側、二次側分別對應接口接好，請注意不要鉗反，以免測量出現180°相位差。
2.3數據管理
1. 保存數據
【HOLD】點擊進入HOLD模式，可保存數據、設置參數、判斷接線；
【保存】數據直接保存為Word文檔(*.doc)、Excel文檔(*.xls),可保存到U盤，用戶可直接在電腦上打開導出的報告進行查看，並附有界麵上所有測量信息，包括相量圖。
【打印】用設備自帶的微型打印機，將當前數據打印出來。
【設置】點擊進入設置模式，可設置接線方式、角度參考、角度正方向、接線判斷允許誤差值以及測量人姓名、單位、備注，填寫內容在保存測試報告中自動添加，方便用戶使用。
鼠標點擊【HOLD】係統進入如下界麵：

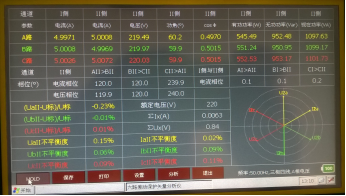

圖四 HOLD模式界麵
功能：
【HOLD】再次點擊退出HOLD模式，回到軟件主界麵；
【保存】將當前數據導出為Word文檔(*.doc), Excel文檔(*.xls),並保存到所選的路徑；
注意：數據隻可保存到U盤和設備的HardDisk目錄下，推薦保存到U盤，以免數據丟失。
【打印】用設備自帶的微型打印機，將當前數據打印出來。
2. 信息設置
點擊主界麵【設置】進入設置界麵如下圖：
圖六、信息設置界麵
(1)基本設置
【接線方式】有三相四線和三相三線可選；
【額定電壓】電壓值為1-999之間的整數，單位為（V）；
【角度參考】以A相電壓或A相電流為參考；
注：如設置以A相電壓為參考，不接入電壓，隻能測試電流，及電流之間的相位關係。
【角度正方向】設置相量圖的正方向。
(2)接線判斷
【功角】270°、300°、330°、0°、30°、60°、90°；
【誤差】5°、10°、15°、20°、25°、30°、40°、50°
