1.1概述

   GKC-H高壓開關動特性測試儀是為適應現場測試高壓開關動作特性的需要，開發研製的專用儀器。它以單片機為核心進行采樣，處理和輸出，其主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果並打印輸出，具有智能化、功能多、數據準確、抗幹擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用於各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。

1.2 性能特點

1. 時間：12個斷口的固有分、合閘時間，同相同期、相間同期。

2. 重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、 二合時間、金短時間、無電流時間值。

3. 彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。

4. 速度：剛分、剛合速度，最大速度，時間－行程特性曲線。

5. 行程：總行程，開距，超行程，過衝行程，反彈幅值。

6. 電流：分、合閘線圈的分、合閘電流值、電流波形圖。

7. 動作電壓：機內提供DC30～250V/20A(瞬時工作)數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

8. 適用於國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

9. 超強的抗幹擾能力，在500KV變電站旁路母線帶電的情況下，也能輕鬆試驗，精確測量。

10. 通用式測速傳感器，直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。

11. 開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

12. 主機可存儲現場試驗數據，機內實時時鍾，便於存檔保存試驗日期、時間。

13. 主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

1.3 主要技術指標

1. 使用環境

輸入電源：220V±10%  50Hz±10% ；大氣壓力：86～106kpa

溫    度：－10～40℃ ；濕    度：≦80%RH

2. 安全性能

絕緣電阻：＞2MΩ

介電強度：電源對機殼工頻1.5KV耐壓1分鍾，無閃絡與飛弧。

3. 基本參數

（1）時間：量程  4000.0ms ；分辯率0.1ms

   誤差  ①100ms以內；0.1ms±1個字

         ②100ms以上 ； 0.1%±1個字

　　　   ③同期

（2）速度：量程　20.00m/s ；分辯率0.01m/s

   誤差　①0-2m/s以內；±0.1m/s±1個字

         ②100ms以上；±0.2m/s±1個字

（3）行程：

（4）電流：量程 20.00A          分辯率0.01A

（5）輸出電源：DC30～250V數字可調/20A（瞬間工作）

（6）外形尺寸：360mm(L)×280mm(W)×300mm(H)

（7）重量：9kg

1.4 術語定義

1.分（合）閘時間：分（合）閘線圈上電作為計時起點，到動、靜觸頭剛分（合）時間。

2.同相同期：同相之中，分（合）閘時間最大與最小之差。

3.相間同期：三相之中，分（合）閘時間最大與最小之差。

4.平均速度：分（合）閘過程中，動觸頭總行程的前、後各去掉10%,取中間80%，動觸頭運動的行程與時間之比。

5.最大速度：分（合）閘過程中，動觸頭開始運動後，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若幹個速度單元值，其中最大的單元速度值即為分（合）閘最大速度。

6. 剛分（合）速度：根據被測開關的製造廠不同，開關型號不同，各製造廠定義 了不同的剛分、剛合速度，本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。

    如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間行程特性曲線（行程有方向性），在曲線上自行定義剛分、剛合速度的速度取樣段，儀器自動計算出用戶定義的剛分、剛合速度（取樣段內的行程與時間比）

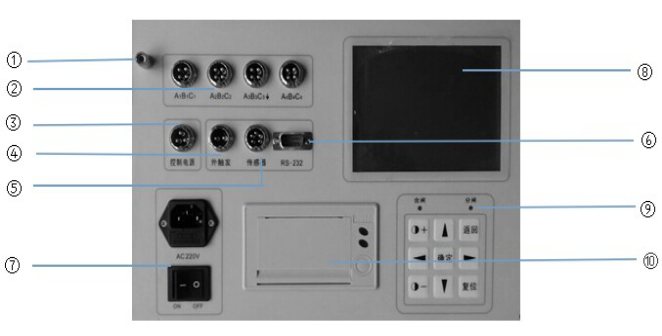

1.5 麵板介紹
